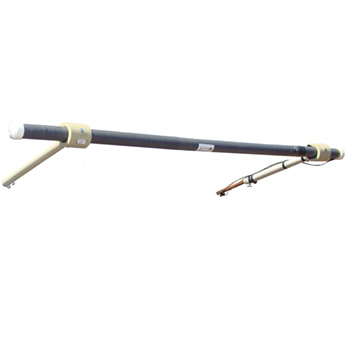

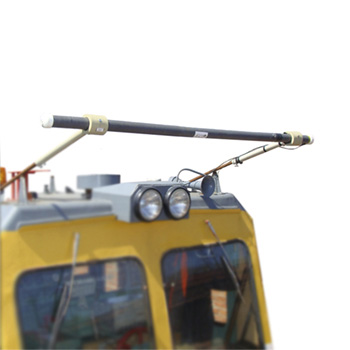

Антенна АМК-2В-Т предназначена для установки на тепловозах, дрезинах, пассажирских вагонах, автомотрисах и прочих железнодорожных единицах с целью обеспечения устойчивой радиосвязи.

Настройка антенны производится путем регулировки высоты излучателя с помощью стрелочного прибора типа Ц4342 и щупов длиной 1,2-1,5 м. Круговая диаграмма направленности позволяет располагать антенну под различными углами, в том числе и перпендикулярно железнодорожному полотну.

Преимущества АМК-2В-Т:

Встроенное согласующее устройство;
Небольшие габариты;
Высокий КПД;
Повышенная дальность действия (в 1,3-1,4 раза больше по сравнению с другими устройствами);
Световой индикатор точности настройки ("удовлетворительно" (КСВ 3-4) - зеленый);
Удобное обслуживание (проверка настроек требуется не чаще 1 раза в год).

Комплектность изделия:

Излучатель с согласующим устройством;
Провод заземления;
Заглушка;
Изолента;
Диэлектрический держатель (2 шт);
Кабель ВЧ (РК-50-3-11, L=7м);
Паспорт

Технические характеристики

Основные характеристики
КСВ на рабочих частотах	1,4 (2130 кГц) 2,0 (2150 кГц)
Волновое сопротивление, Ом	50
Полоса рабочих частот по уровню КСВ=3,0, кГц	35
Номинальная мощность, Вт	10
Коэффициент усиления, дБд	-10
Дополнительные характеристики
Поляризация	Комбинированная
Высота расположения излучателя, м	0,55-0,65
Условия эксплуатации
Диапазон рабочих температур, °С	-50...+60
Относительная влажность воздуха, %	95
Ветровая нагрузка, км/ч	160
Гарантия на оборудование
Срок гарантии, мес	60
Срок эксплуатации, мес	180
Логистика
Габаритные размеры (ширина х высота х глубина), мм	2050 х 800 х 55
Объем, м³	0,0902
Масса нетто, кг, не более	6

Производитель: НПФ "ИРБИС"

Схема антенны

Схема возимой антенны АМК-2В-Д
