| Световая индикация | 60 двухцветных индикаторов для отображения состояния разделов ИСО «Орион» | |
| 7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО «Орион» | ||
| 1 индикатор для отображения режимов работы блока | ||
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | микропереключатель | |
| Коммуникационный порт (для работы в ИСО «Орион») | RS-485, протокол Орион | |
| Питание прибора | от внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ? 28,4 В постоянного тока | |
| Потребляемая мощность | не более 3 Вт | |
| Потребляемый ток | в тревожном режиме |
не более 300 мА при напряжении 12 В не более 150 мА при напряжении 24 В |
| в дежурном режиме (все индикаторы выключены) |
не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В |
|
| Готовность к работе после включения питания | не более 2 с | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 340х170х25,5 мм | |
| Вес прибора | не более 0.6 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной | |

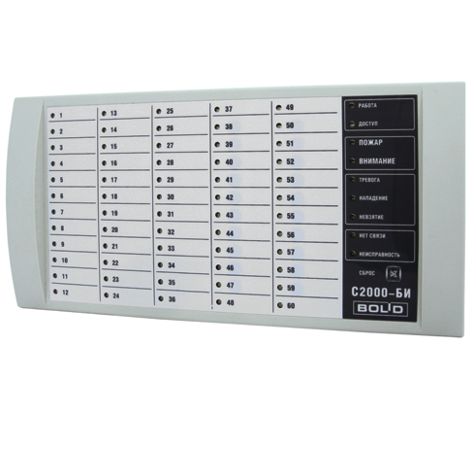

Блок индикации С2000-БИ-SMD
Область применения:
- предназначен для работы в интегрированной системе охраны "Орион" для выдачи на встроенные световые индикаторы и звуковой сигнализатор состояний разделов, получаемых по интерфейсу RS-485 от пульта «С2000» или компьютера;
- блок предназначен для установки внутри охраняемого (защищаемого) объекта вблизи от рабочего места дежурного и рассчитан на круглосуточный режим работы
Описание
Характеристики
Поддержка
Запросить цену
Блок индикации «С2000-БИ» SMD предназначен для работы в системе «Орион» совместно с приборами, входящими в её состав.
Блок рассчитан на совместную работу с приборами приёмно-контрольными охранно-пожарными «Сигнал-20», «Сигнал-20П», «С2000-4» и контроллером двухпроводной линии «С2000-КДЛ», позволяет через пульт «С2000» или компьютер получать сообщения с этих приборов и контроллера и отображать на встроенных индикаторах и звуковом сигнализаторе состояние разделов, контролируемых ими.
Конструкция блока не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.
Функциональные возможности устройства
- Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: «Взят», «Взятие», «Снят», «Тревога», «Нападение», «Невзятие», «Пожар», «Внимание», «Неисправность», «Нарушение технолог. ШС», «Норма технолог. ШС»
- Отображение на светодиодных индикаторах «Пожар», «Внимание», «Тревога», «Нападение», «Невзятие» и «Неисправность» тревог и неисправностей в прикрепленной к блоку «С2000 БИ» SMD части системы «Орион»
- Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
- Формирование сообщения о вскрытии корпуса на пульт «С2000»
- Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации
- Часовая синхронизация времени с пультом "С2000" ("С2000M")
|
|
|
|
Производитель: ЗАО НВП "Болид", Россия.
