Назначение повторителя сигнала часовой станции REPAD 01/24
Повторитель-адаптер REPAD — это устройство, применяемое для сопряжения часовой станции УЧС, авторингера или первичных часов производства КБ Инфолайт с вторичными часами SLW. Изделие предназначено для питания вторичных часов и вывода показаний текущего времени по интерфейсу HVPM 48/50.
При использовании REPAD в составе системы часофикации (станция УЧС), на импульсный вход прибора подается знакопеременное напряжение линии часов SLW.

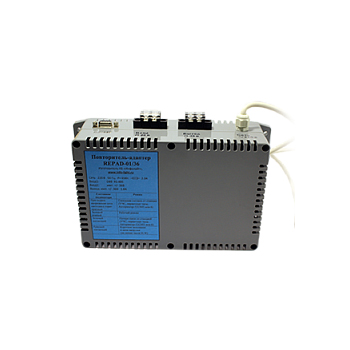

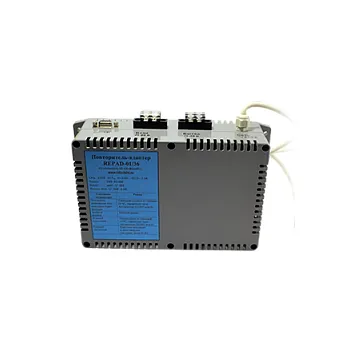

Устройство повторителя-адаптера REPAD
Изделие выполнено в сером пластиковом корпусе. На боковой стороне корпуса расположена кнопка включения / выключения, а также светодиодный индикатор, отображающий состояние устройства:
- Рабочий режим индицируется ровным зеленым сигналом светодиода.
- При потере связи со станцией зеленый сигнал мигает.
- Короткое замыкание в цепи нагрузки обозначается красным мигающим сигналом.

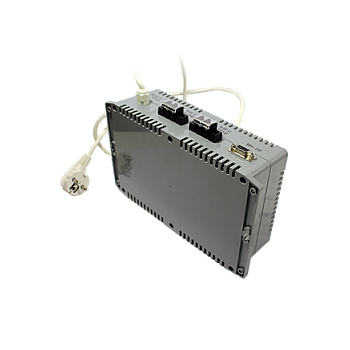

Противоположная сторона корпуса оборудована входом и выходом импульсов ±36В в виде винтовых клемм, а также разъемом DB9 RS-485.
|
Технические характеристики
|
|
|
Основные характеристики
|
Напряжение питания, В
|
230 — переменный ток
120–370 — постоянный ток
|
|
Частота сети, Гц
|
47–63
|
|
Дополнительные характеристики
|
|
Материал корпуса
|
Пластик
|
|
Цвет корпуса
|
Серый
|
|
Условия эксплуатации
|
|
Макс. потребляемая мощность, Вт
|
65
|
|
Температурный диапазон, °С
|
-10...+30
|
|
Относительная влажность, %
|
10–95
|
|
Гарантия на оборудование
|
|
Срок гарантии, мес
|
12
|
|
Логистика
|
Габаритные размеры (ширина x высота x глубина), мм
|
252х148х75
|
Объем, м³
|
0,0028
|
Вес нетто, кг
|
2,0
|
|
Производитель: КБ Инфолайт
