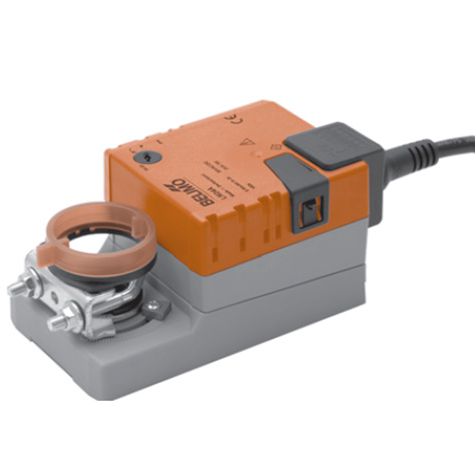

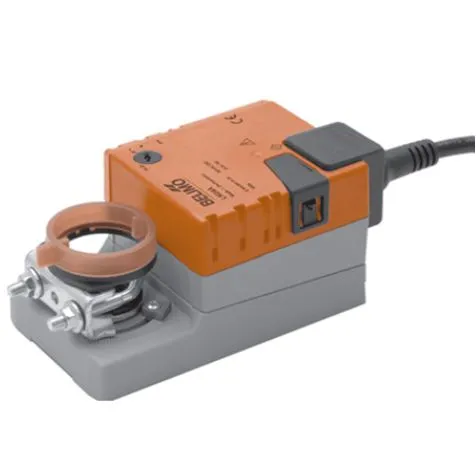

Используется для управления воздушными заслонками площадью приблизительно до 1 м2
Крутящий момент 5 Нм
Номинальное напряжение 100…240 В~
Управление: открыто/закрыто или трехпозиционное
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность: электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации с настраиваемым вспомогательным переключателем (0…100%).

Технические характеристики

Электрические параметры
Диапазон номинального напряжения	85 ...265 В~
Номинальное напряжение	100 ...240В~, 50/60 Гц
Расчетная мощность	4 ВА
Потребляемая мощность Во время вращения В состоянии покоя	1,5 Вт при номинальном крутящем моменте 0,4 Вт
Вспомогательный переключатель	1 однопол., 1 мА… 3 (0,5) А, 250 В~ (0 ...100%, настраивается) (для LM230A-S)
Соединение Двигатель Вспом.переключатель	Кабель 1 м, 3 x 0,75 мм2 Кабель 1 м, 3 x 0,75 мм2 (для LM230A-S)
Функциональные данные
Направление вращения	Реверсивное за счет переключателя 0 или 1
Крутящий момент (номинальный)	Мин.5 Нм при номинальном напряжении
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Угол поворота	Макс.95°, ограничение с двух сторон при помощи настраиваемых механических упоров
Время поворота	150 с
Уровень шума	Макс.35 дБ
Индикация положения	Механический указатель, съемный
Безопасность
Степень защиты корпуса	IP54 в любом положении установки
Класс защиты	II (все изолировано)
Температура окружающей cреды	–30 ...+50 °C
Температура хранения	–40 ...+80 °C
Влажность окружающей среды	95% отн., не конденсир.(EN 60730-1)
Техническое обслуживание	Не требуется
Размеры / вес
Вес	500 г (LM230A)
