Кабельные лотки сплошные СТК

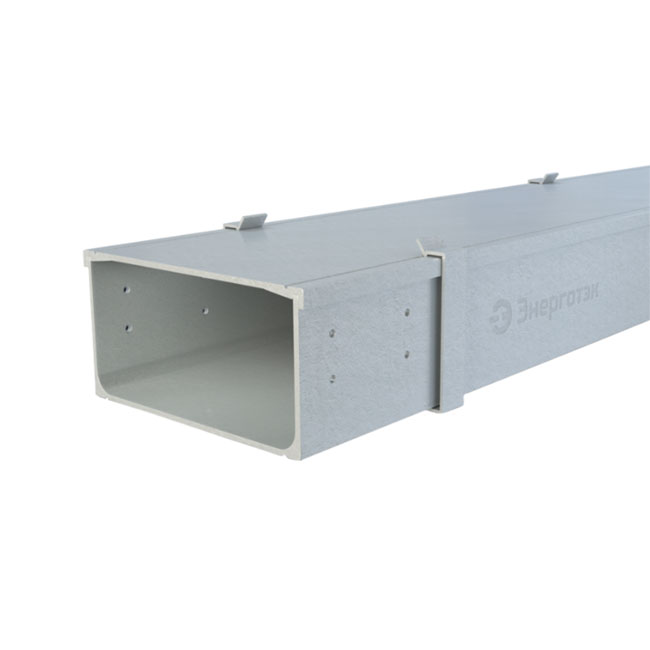

Кабельные лотки ЭнергоТэк сплошные серии СТК для кабельных линий до 500 кВ
Кабельные лотки ЭнергоТэк сплошные серии СТК для кабельных линий до 500 кВ
Область применения:
  • Нефте- и газодобывающие предприятия;
  • Горнодобывающая промышленность;
  • Железнодорожные объекты.

Описание Характеристики Поддержка Проекты
Запросить цену

Назначение кабельных лотков СТК

Сплошные кабельные лотки предназначены для прокладки кабеля и защиты его от механических повреждений и различного рода физических воздействий, таких как ультрафиолетовое излучение, контакт с агрессивными химическими элементами и пылью. Их широко применяют при прокладке открытых кабельных трасс.

Различают две серии сплошных кабельных лотков ЭнергоТэк: СТ и СТК. Обе серии выполнены с применением одинаковых технологий производства. Серия СТ имеет два типоразмера с высотой боковой стенки 60 и 80 мм. Серия СТК включает изделия с высотой стенки 100, 150 и 200 мм.

Преимущества полимерных кабельных лотков

Лотки серии СТК изготавливаются из полимерного композита, что обеспечивает изделию следующие преимущества:

  • Не поддерживает горения (наличие крышки препятствует доступу воздуха к кабелю и обеспечивает пожаробезопасность конструкции).
  • Обладает диэлектрическими свойствами. Позволяет обеспечить безопасность обслуживающего персонала при любых работах с кабельной линией и в процессе эксплуатации. Не требует дорогостоящего заземления.
  • Высокая устойчивость к погодным условиям и коррозии. Обеспечивает длительный срок эксплуатации (более 30 лет) в широком диапазоне температур — от -60 до +85°C — без потери своих физических свойств.
  • Высокая несущая способность. Имея более легкий вес, полимерные кабельные лотки ЭнергоТэк выдерживают несущую нагрузку до 500 кг, как и аналогичные металлические изделия.

Для удобства монтажа конструкции кабельные лотки дополнительно комплектуются угловыми и поворотными секциями, специальными соединительными элементами и заглушками.

Технические характеристики
Основные характеристики
Максимальное напряжение КЛ, кВ  500
Высота борта, мм 100 / 150 / 200
Дополнительные характеристики
Материал Полимерный компаунд
Условия эксплуатации
Категория стойкости к горению ПВ-0
Температурный диапазон, °C -60...+85
Гарантия на оборудование
Срок эксплуатации, лет 30
Логистика
Габаритные размеры (ширина х высота х глубина), мм

См. техническую документацию

Объем, м³
Вес нетто, кг

Производитель: ООО «ЭнергоТэк»

Файлы для загрузки:

Описание Дата и размер
Полимерные_Лотки_для_Прокладки_КЛ_и_Линий_Связи_ЭнергоТэк.pdf 24.10.2019 18:47:45
2720917 kb.
Технические_Характеристики_Кабельные_Лотки_СТК.pdf 24.10.2019 18:47:45
291340 kb.

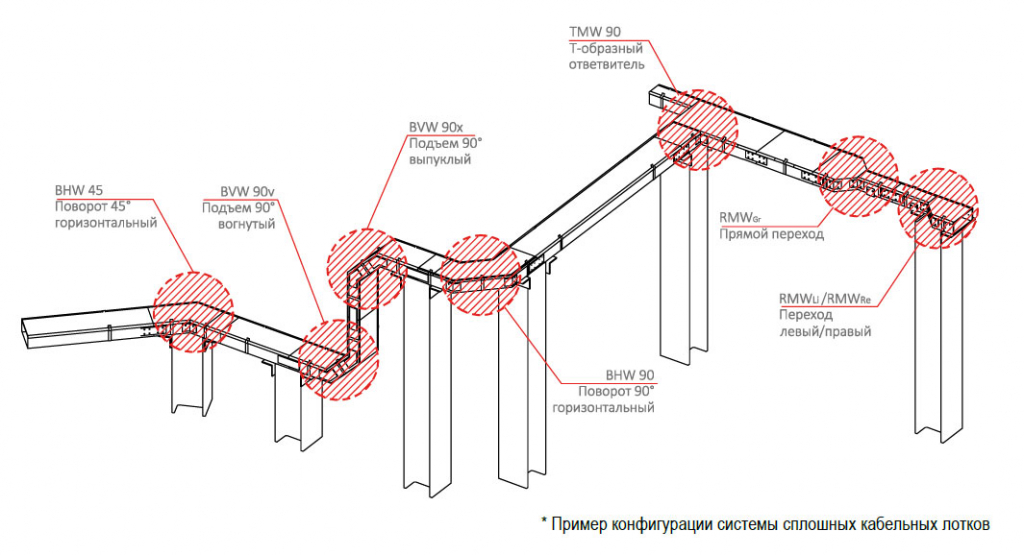

Пример системы сплошных кабельных лотков

Схема конфигурации системы сплошных кабельных лотков серии СТК
