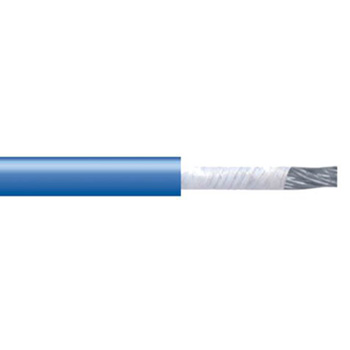

Провода монтажные с медной луженой жилой МГШВ

Провода монтажные с медной луженой жилой МГШВ — цена и фото
  • Провода монтажные с медной луженой жилой МГШВ — цена и фото

Область применения:

  • применяется для передачи постоянного и переменного тока при внеблочных или внутриблочных соединениях при монтаже электроаппаратуры, радиоаппаратуры

  • Запросить цену

Провода монтажные с медной луженой жилой, с волокнистой и поливинилхлоридной изоляцией, предназначенные для внутриблочных и межблочных соединений электрических приборов и аппаратуры при номинальном переменном напряжении до 380 В для сечений 0,12-0,14 мм? и 1000 В для сечений 0,2-1,5 мм? частотой до 10000 Гц и постоянное напряжение до 500 В и 1500 В соответственно.


Наименование Расчетная масса 1 км провода, кг Максимальный наружный диаметр провода, мм
МГШВ 0,75 10,4 2,5
МГШВ 1,0 13,9 2,8
МГШВ 1,5 18,6 3

Провод МГШВ имеет широкое применение в разных сферах для передачи и постоянного, и переменного тока. Применяется в строительстве, производстве, промышленности, в быту как для стационарных, так и для подвижных соединений. Провод используется для внеблочных или внутриблочных соединений при монтаже электроаппаратуры, радиоаппаратуры. Особенно распространено его применение в авиастроении, в кораблестроении.

Провод марки МГШВ состоит из электропроводящей жилы, скрученной из медных луженых тонких проволок.

Поверхность жилы покрывается изоляцией из полиэфирных нитей (шелка), затем заливается изоляцией из ПВХ пластика.

Изоляция ПВХ провода МГШВ производится в различных расцветках – Красный, Оранжевый, Желтый, Зеленый, Голубой, Синий, Фиолетовый, Коричневый, Белый, Черный.


Особенности применения

Провод МГШВ не имеет каких-либо особенностей – его зачистка и монтаж проводятся в соответствии с общепринятыми правилами.

Нужно отметить, что все выше перечисленное справедливо для провода высокого качества. Низкое качество или брак делают применение провода невозможным ввиду его потенциальной опасности.

МГШВ хорошо себя зарекомендовал себя для подвижного и фиксированного монтажа.

Провода стойки к ударным и вибрационным линейным нагрузкам.


Конструкция

  • Токопроводящая жила - медные проволоки, луженые оловянно-свинцовым припоем. Скрученная токопроводящая жила 4 или 5 класса по ГОСТ 22483-77.
  • Изоляция - два слоя полиэфирной нити во взаимно-противоположных направлениях и ПВХ пластикат
  • Экран - медные проволоки номинальным диаметром не более 0,15 мм, луженные оловянно-свинцовым припоем. Двухжильные экранированные провода с параллельно уложенными жилами обозначаются индексом «п».
  • Оболочка - ПВХ пластикат,
  • Количество жил - 1
  • Номинальное сечение жил, мм? - 0,75; 1,0; 1,5.
