Первичный эталонный источник частоты и времени «ССВ-1Г»

Первичный эталонный источник частоты и времени «ССВ-1Г»
  • Первичный эталонный источник частоты и времени «ССВ-1Г»

    Область применения:
  • Для применения в системах тактовой сетевой синхронизации "ТСС" с документацией ПЭИ, как ключевой источник синхронизации узлов сети в которых не возможно подключение к базовой системе ТСС.

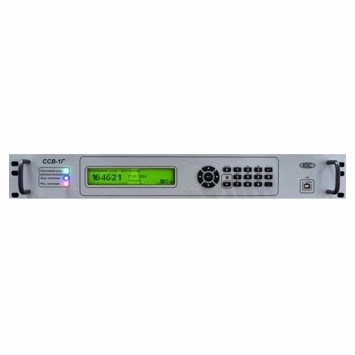

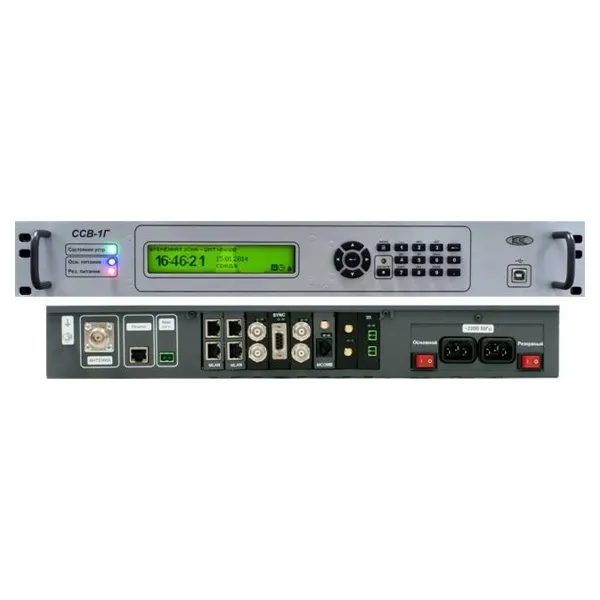

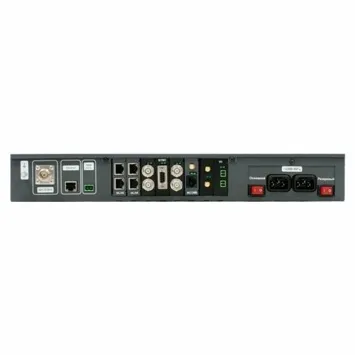

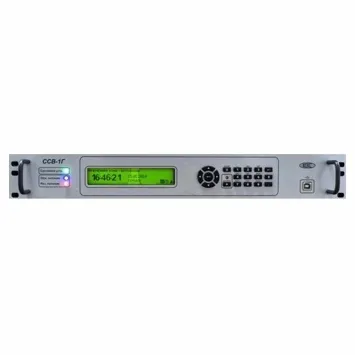

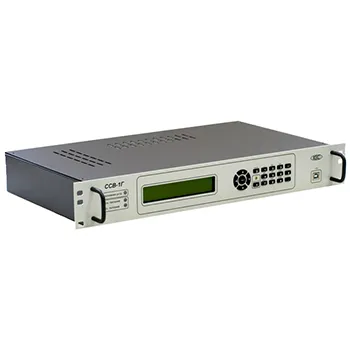

  Сервер точного времени ССВ-1Г - автоматическая установка, по высоте 1,5U, монтируется в 19 дюймовый серверный шкаф, нужен для формирования сигналов 1 Гц, 5 и 10 МГц и импульсных сигналов 2,048 МГц.

  ССВ-1Г собран на основе промышленных серверов. Синхронизация происходит от глобальных спутниковых систем СРНС, ГЛОНАСС и GPS, благодаря чему увеличивается точность сформированного времени и уменьшается зависимость от заграничных спутниковых систем.

  Управление ССВ-1Г не станет проблемой. Сопровождающее ПО позволит облегчить работу персонала по обслуживание. Управлять сервером точного времени возможно так же с помощью пульта и индикаторов встроенных в сервер.

 ССВ-1Г собран из комплектующих собственного производства. В сервере не используется стороннее программное обеспечение. Потому цена на устройство ниже на фоне конкурентных решений.

  В сервере применяются кварцевые резонаторы, с помощью которых устанавливается неизменная температура и обеспечивается устойчивый к изменениям рабочий режим.

  Модульная система, позволяет на одном шасси уставить до шестнадцати NTP-серверов в отдельных сетях.

  Модули устанавливаются по спецификации, формируемой при составлении заказа. Если понадобиться внести коррективы, можно просто докупить необходимый модуль.


Таблица модулей источника частоты и времени ССВ-1Г
Наименование  модуля Назначение
1. Модуль «MLAN» прием запросов, формирование точного времени по протоколам:

  • Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
  • Simple Network Time Protocol (RFC 1769, RFC 2030);
  • Time Protocol (RFC 868);
  • Daytime Protocol (RFC 867)
  • 2. Модуль «MLANP» прием запросов, формирование точного времени по протоколам:

  • Precision Time Protocol V2 (IEEE Std 1588-2008);
  • Network Time Protocol (RFC 1119, RFC 1305, RFC 5905);
  • Simple Network Time Protocol (RFC 1769, RFC 2030)
  • 3. Модуль «MPPS» приём сигнала PPS (1Гц), формирование сигнала заданной в конфигурации формы
    модуль с двумя каналами способными работать в режимах приема и передачи
    4. Модуль «MSYNC 120», «MSYNC 75» приём и формирование сигналов 2.048 МГц (G.703/10) или 2.048 Мбит/с (G.703/6
    5. Модуль «MCOMB» приём и передача точного времени по интерфейсу RS-232
    6. Модуль «M10M» приём и формирование сигналов 5 МГц или 10 МГц
    7. Модуль «MTP» (Токовая петля) формирование импульса метки времени по интерфейсу «Токовая петля» или «Сухой контакт» и имеет два независимых, гальванически изолированных канала
    8. Модуль «MIRIG» формирование сигнала согласно спецификации протокола IRIG STANDARD 200-04


      Купить первичный эталонный источник частоты и времени «ССВ-1Г» по безналичному расчету в Республике Беларусь. Сервер точного времени ССВ-1Г для огранизаций.
    Характеристика Значение
    Общие
    Тип внутреннего генератора Пьезоэлектрический термостатированный ультрапрецизионный
    Входы внешней синхронизации синхросигнала ГЛОНАСС, GPS, Galileo, 1 PPS, Е1/2,048 МГц, 5 МГц, 10 МГц
    Входы внешней синхронизации шкалы времени ГЛОНАСС, GPS, Galileo, ToD, SIRF
    Выходы синхронизации NTP сервер, PTP master, 1 PPS, Е1/2,048 МГц, SIRF, IRIG-B, 5 МГц, 10 МГц, токовая петля
    Управление
    Автономное встроенная клавиатура и дисплей
    Локальное порт USB и ПО «Техническое обслуживание»
    Сетевое Ethernet и ПО «Техническое обслуживание», SNMP v2C (RFC 1158)
    Сетевой интерфейс 10/100 Base-T Ethernet
    Поддерживаемые протоколы
    транспортный уровень TCP, UDP
    протокол IP IP v4
    IP v6 (опционально)
    автоматическая конфигурация DHCP (RFC 2131)
    NetBios Name Servise (NBNS)
    протокол NTP (Network Time Protocol) NTP v2 (RFC 1119),
    NTP v3 (RFC 1305),
    NTP v4 (RFC 5905),
    SNTP v3 (RFC 1769),
    SNTP v4 (RFC 2030)
    протокол PTP (Precision Time Protocol) PTP v2 (IEEE Std 1588-2008)
    протокол SNMP SNMPv2c (RFC 1158)
    протокол RS-232 SIRF
    TOD
    Интерфейс 1PPS (1Гц)
    уровень выходного сигнала 5 В (TTL-совместимый)
    длительность импульса 5 мкс (IEEE Std 1344 - 1995)
    полярность импульса положительная/отрицательная
    сопротивление линии 50 Ом
    Синхросигналы 5 МГц и 10 МГц
    форма сигнала номинально-прямоугольная
    уровень выходного сигнала на нагрузке 50 Ом 1 В
    Синхросигнал 2,048 МГц (G.703/10)
    форма сигнала номинально-прямоугольная
    уровень выходного сигнала на нагрузке 75 Ом (коаксиальная пара) 1,5 В
    уровень выходного сигнала на нагрузке 120 Ом (симметричная пара) 1,9 В
    Синхросигнал 2,048 Мбит/с (G.703/6)
    форма сигнала биполярный
    уровень выходного сигнала на нагрузке 75 Ом (коаксиальная пара) 1,5 В
    уровень выходного сигнала на нагрузке 120 Ом (симметричная пара) 1,9 В
    Метрологические характеристики
    пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±5,0x1011
    пределы допускаемого среднего квадратического относительного отклонения случайной составляющей погрешности измерений частоты выходного сигнала на интервале времени измерения 100 с ±5,0x1011
    пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1Гц к шкале времени UTC в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±110 нс
    пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1Гц к шкале времени UTC в режиме автономного функционирования за сутки ±20 мкс
    пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet ±10 мкс
    Модули расширения
    Количество модулей расширения до 8-ми штук
    Производительность
    быстродействие NTP сервера на каждый порт 10/100 Base-T Ethernet, запросов в секунду, не менее 123 000
    Электропитание
    количество вводов питания
    (в зависимости от типа исполнения)
    2
    напряжение источника питания
    (в зависимости от типа исполнения)
    = 60 В (от 36 до 72) В
    ~ 220 В (от 198 до 242) 50 Гц
    Потребляемая мощность не более 50 Вт в «рабочем» режиме
    не более 60 Вт в режиме «прогрев»
    Дополнительно
    Габаритные размеры 483x255x65 мм
    Масса не более 6 кг
    Режим работы круглосуточный
    средний срок службы не менее 20 лет
