| Диапазон температур | +5?C .... - 50?C |
| Питание | осуществляется от усилителя УПК |
| Номинальное напряжение питания | -27В +20%/-5% |
| Напряжение питания микрофонного усилителя | -20В +20%/-30% |
| Эффективные напряжения на входах от динамического микрофона | не более 0,5 мВ |
| Эффективные напряжения на входах "Выход УГП" | не более 2,0В |
| Эффективные напряжения на входах "Контр р/ст" | не более 10,0В |
| Эффективное напряжение на выходе микрофонного усилителя | не менее 30мВ |
| Максимальное отклонение амплитудно-частотной характеристики усиления микрофонного усилителя | в диапазоне частот 300-3400 Гц от усиления на частоте 1000 Гц – не более 3дБ |
| Коэффициент нелинейных искажений | в диапазоне частот 300-3400 Гц – не более 1%. |
| Масса | не более 1.5кг |
| Габаритные размеры, не более | 233х224х108 мм (без микрофона типа «гусиная шея») |

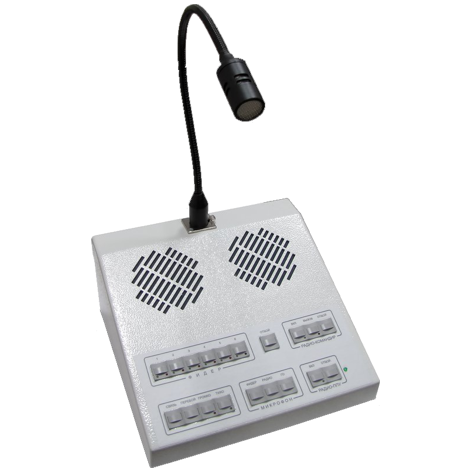

Пульт командира ПК6-М
-
Область применения:
- используется в составе аппаратуры двухсторонней парковой связи СДПС.М для организации громкоговорящего оповещения, является улучшенным аналогом пульта командира ПК-6, работающего в составе стойки РУС выпуска 1980-х годов (производства Днепропетровского завода электротехнического оборудования).
Пульт командира ПК6-М представляет собой настольный пульт управления, предназначенный для организации громкоговорящей связи со стороны командира. Данный пульт предназначен для замены пульта командира ПК6, работающего в составе аппаратуры станционной двухсторонней парковой связи СДПС.М. Предназначен для использования стойках РУС выпуска 1980-х (производство Днепропетровского завода электротехнического оборудования).
РУС - это распределительно-усилительная стойка, предназначенная для оперативных соединений линий командиров, линий парковых переговорных устройств, радиостанции и входов фидерных усилителей громкоговорящего оповещения, а также для трансляции сигналов вызова и разговоров между командирами, исполнителями и машинистами в пределах одного района станции.
Пульт командира ПК6 рассчитан на подключение к шести фидерным линиям и одной радиостанции.
В целом, пульт ПК6-М является функциональным аналогом пульта ПК6 с улучшенными массогабаритными показателями и изготовленным с применением современных радиокомпонентов и технологий.
На печатной плате ПК6-М размещён предварительный усилитель микрофона с регулируемым коэффициентом услиления; ключевые схемы усилителей постоянного тока для приёма и усиления сигналов блокировки реле (расположенных в стойке РУС) и вызова; кнопки со встроенными светодиодами, светодиод индикации наличия питания; понижающий звуковой трансформатор для контроля радиостанции. С помощью элементов управления осуществляется выполнение всех предусмотренных функций.
В качестве переговорных устройств и устройств для их включения используются:
- динамический микрофон, подключаемый через разъём СГ-3;
- динамический микрофон на гусиной шее с разъёмом XLR;
- манипулятор с обратимым громкоговорителем взамен микрофона;
- громкоговорители, установленные на пульте;
- кнопки включения микрофона по линиям фидерным «Фидер» и радиостанции «Радио»;
- ножная педаль;
- усилитель УПК
|
|
|
|
