| Органы управления на передней панели |
Кнопка переключения страниц на ЖК дисплее Кнопка Unit ID Кнопка сброса настроек |
| Индикаторы на передней панели |
Включение: голубой LED индикатор Статус устройства: трехцветный Ledиндикатор Аудиосигналы: 32 трехцветных LEDиндикатора Статус карт входов/выходов: 8 трехцветных LED индикаторов 240х65 монохромный ЖК дисплей |
| Органы управления на задней панели | Вкл./Выкл. питания |

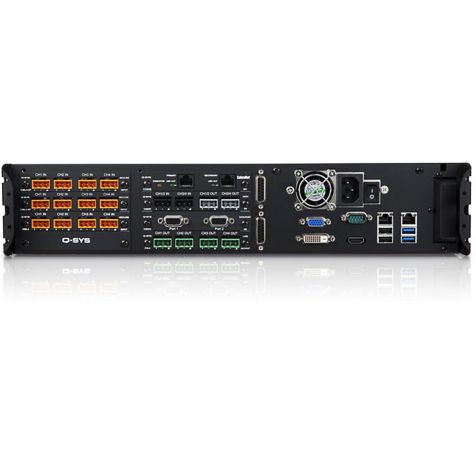

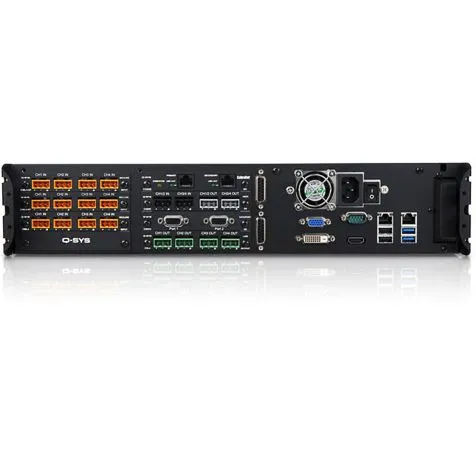

| Разъемы на задней панели |
RS-232: DE-9 Видео выходы: HD-15 (VGA); DVI-D, HDMI (только 500i) Вспомогательные USB интерфейсы: USB Host (type A) x 4 Вспомогательные порты Network: RJ45 10/100/1000 Mbps Порты GPIO: DA-15 x 2 Q-Sys LAN A: RJ45 1000 Mbps Q-Sys LAN B: RJ45 1000 Mbps Разъем питания IEC |
| Доступные периферийные устройства | Пейджинговые станции, модули i/OFRAME, I/O-22, сенсорные панели TSC-8, TSC-3 |
| Максимальное количество каналов, передаваемых по сети | 128 |
| Максимально кол-во аудио входов/выходов |
8 слотов для карт входов/выходов, до 32 каналов, карты приобретаются дополнительно: CB, CIML4, CIML4-HP, COL4, CODP4, CAES4, CCN32 |
| Требования к сети питания | 100 – 240 В, 50 – 60 Гц |
| Потребляемый ток | Не более 1, 7 А |
| Тепловыделение | 600 ВТЕ/ч |
| Размеры (ВхШхГ), мм | 89х482,6х381 |

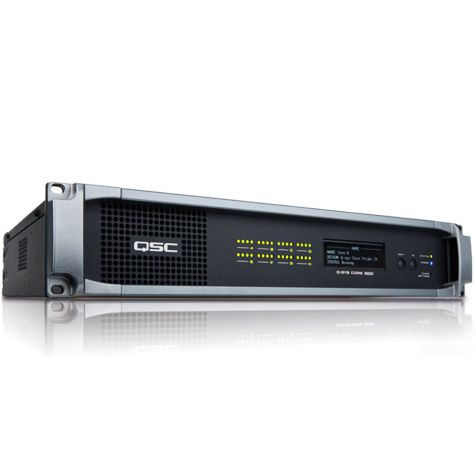

Интегрированный модуль Core 500i
-
Область применения:
- интегрированные модули Core обеспечивают централизованную обработку и маршрутизацию потоков аудио , а также обработку управляющих сигналов в звуковых системах на средних и малых объектах, таких, как рестораны, ночные клубы, магазины, гостиницы объекты культуры и спорта, учебные заведения и храмы.
Core 500i - один из новых центральных модулей для системы Q-Sys, которые позволяют применять технологии Q-Sys при звуковом оснащении небольших объектов.
Данный модуль - это полностью интегрированное решение, имеющий 8 слотов для установки карт входа/выхода, при помощи которых можно получить систему, имеющую до 32 каналов аудио.
Модуль Core 500i способен выполнять обработку и распределение до 128 каналов.
Модули Core построены на процессорах и материнских платах Intel и работают под управлением специально настроенной операционной системы Linux.
Система Q-Sys использует совместимы с IT-структурой сетевой протокол, основанный на Layer-3. Передача аудиосигнала в системе осуществляется с низкой задержкой и основана на общепринятых стандартах IP.
Коммутация систем на Core 500i реализуется при помощи стандартного сетевого оборудования Gigabit Ethernet, передача сигналов осуществляется по протоколу Q-LAN, основанному на стандарте Gigabit Ethernet.
Конфигурация модулей Core осуществляется посредством простого интерфейса "drag & drop", который позволяет настроить любой необходимый путь прохождения сигнала.
Набор логических модулей и мощный язык написания сценариев позволяет решить практически любую задачу интеграции или дистанционного управления. Предусмотрена возможность создания графических виртуальных панелей для управления системой, которые могут отображаться в сетевых компьютерах .
В случаях, когда требуется гарантированная отказоустойчивость, предусмотрена возможность дублирования компонента. Дублироваться могут какие-то отдельные или все элементы системы: модули Core, I/O Frame, сетевое оборудование, усилители.
В системе на базе Q-Sys могут использоваться различные периферийные устройства, включая пейджинговые станции, сенсорные контроллеры и специализированные карты входов/выходов.
|
|
|
|
