ЗФ-220 предназначен для защиты одиночной сигнальной установки с током потребления до 2,2 А;
ЗФ-220М предназначен для защиты аппаратуры ДИСК, КТСМ, защиты спаренных сигнальных установок автоблокировки, сигнальных установок, расположенных на участках с высокой грозовой активностью, при максимальном токе потребления до 10 А.

Описание Характеристики Поддержка

Запросить цену

Назначение изделия

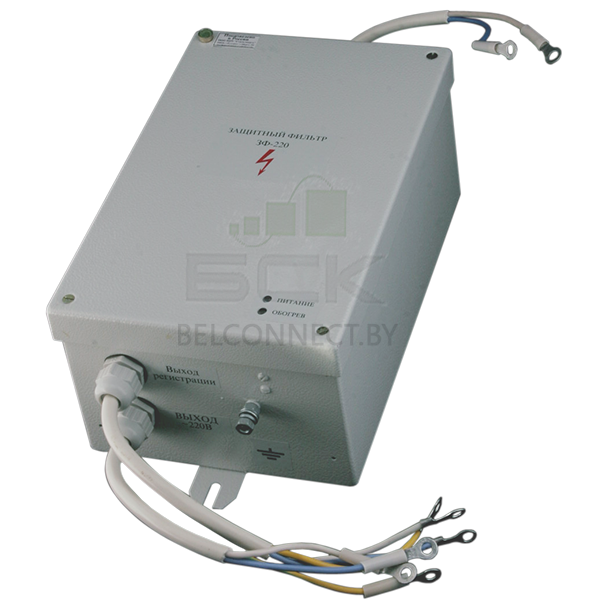

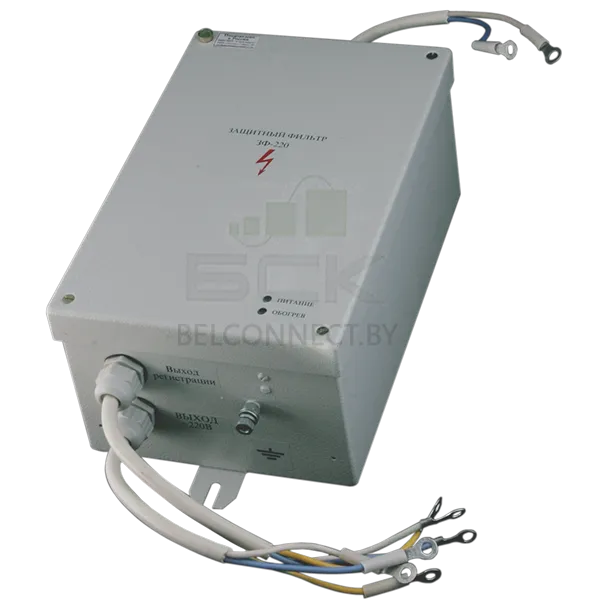

Защитный фильтр ЗФ-220 (ЗФ-220М) предназначен для защиты от продольных и поперечных перенапряжений цепей электропитания электронной и релейной аппаратуры автоблокировки с организацией питания от линий электропитания ЖАТ, а также для защиты аппаратуры ДИСК и КТСМ (ЗФ-220М).

Сетевой импульсный фильтр обеспечивает защиту оборудования как от продольных так и от поперечных перенапряжений.
Защитный фильтр ЗФ-220 содержит средства контроля интенсивности перенапряжений, что позволяет дистанционно контролировать интенсивность перенапряжений посредством каналов диспетчерского контроля (ДК).
Защитный фильтр ЗФ-220М содержит счетчик выработки ресурса защитных элементов, что позволяет дистанционно контролировать выработку ресурса элементов защиты средствами диспетчерского контроля (ДК), либо по органам индикации на корпусе блока.
Наличие средств контроля ресурса позволяет исключить работы связанные с периодической заменой и проверкой элементов защиты.
По сравнению с распространенными элементами защиты ВОЦШ и РВНШ, Защитный фильтр ЗФ-220 имеет более низкий порог срабатывания, меньшее значение остаточного напряжения и в своем составе содержит более энергоемкие элементы защиты, что обеспечивает большую надежность и помехозащищенность аппаратуры СЦБ.
Защитный фильтр имеет встроенные средства обогрева, что обеспечивает стабильность характеристик при низких значениях температуры окружающей среды.

Технические характеристики

Технические данные и характеристики	ЗФ-220	ЗФ-220М
Максимальный ток нагрузки	2,2 А	10 А
Диапазон рабочих напряжений	от 200 до 242 В
Падение напряжения при максимальном токе нагрузки	не более 2 В	не более 2,5 В
При импульсе тока на входе амплитудой 3000 А (8/20 мкс), на выходе обеспечивается:
подавление импульсных помех по цепи «провод — провод»	не менее, чем в 12 раз; длительность остаточного напряжения на выходе до 1 мс	не менее, чем в 15 раз; длительность остаточного напряжения на выходе до 1 мс
подавление импульсных помех по цепи «провод — земля»	не менее, чем в 7 раз; длительность остаточного напряжения до 300 мкс	не менее, чем в 15 раз; длительность остаточного напряжения до 300 мкс
Остаточное напряжение «провод-провод» при воздействии наносекундных импульсных помех (НИП) напряжением 4 кВ по цепи «провод-земля»	не более 200 В
Сопротивление изоляции между объединенными входными, выходными клеммами и корпусом в нормальных климатических условиях	не менее 200 МОм
Характеристика сухого контакта для подключения цепей диспетчерского контроля:
напряжение питания контакта, не более	= 32 В / ~ 32 В	= 28 В / ~ 240 В
ток через контакт, не более	= 0,02 А / ~ 0,02 А	= 1,5 А / ~ 3 А
сигнал о срабатывании защиты	переключ. от 0,2 до 1 с* (после срабатывания)	переключ. на 3 мин ±30 с (после срабатывания)
сигнал о выработке ресурса элементов защиты	не формируется	контакт находится в переключенном состоянии до замены элементов защиты
Наличие индикации о выработке ресурса защитными элементами	?	+
Автоматическоевкл/выклподогрева	?	+
Габаритные размеры	332?180?120 мм	332?180?85 мм
Масса	не более 4,5 кг	не более 6 кг
Диапазон рабочих температур	от минус 50° С до плюс 85°С с принудительным включением обогрева	от минус 50°С до плюс 85°С

Производитель: НПП «Стальэнерго», Россия
