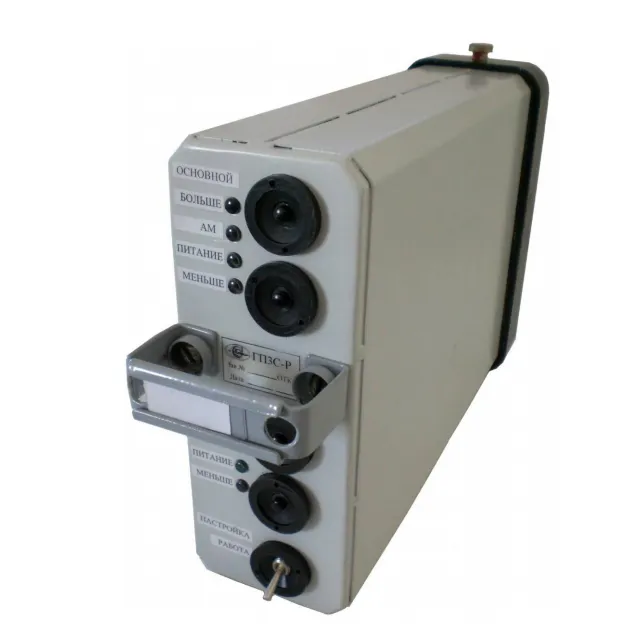

Генераторы тональных рельсовых цепей с цифровой обработкой сигналов ГП3С, ГП3С-Р

Генераторы тональных рельсовых цепей с цифровой обработкой сигналов ГП3С, ГП3С-Р предназначены для формирования амплитудно-манипулированных (АМ) сигналов тональных рельсовых цепей (ТРЦ) с несущими частотами 420, 480, 580, 720 и 780 Гц и частотами манипуляции 8 и 12 Гц.

В отличие от одноканального ГП3С генератор ГП3С-Р имеет два независимых канала формирования АМ сигнала, один из которых является основным (выдающим сигнал в рельсовую линию), а другой — резервным, при этом реализовано «горячее» ненагруженное резервирование. В случае обнаружения встроенными аппаратными и программными средствами контроля неисправности основного канала, производится автоматическое подключение к рельсовой линии резервного канала с выдачей соответствующего сигнала в систему диспетчерского контроля. Генераторы устанавливаются в релейных шкафах сигнальных установок автоблокировки (только ГП3С), в транспортабельных модулях и в релейных помещениях станций.

Конструктивно и электрически генераторы совместимы с находящимся в настоящее время в эксплуатации оборудованием тональных рельсовых цепей.

Отличительные особенности:

• высокая помехозащищенность, обеспечивающая функционирование с критерием качества «А» по требованиям, предъявляемым к ТС ЖАТ 1-го класса;
• возможность передачи информации о работоспособности и неисправности в систему диспетчерского контроля;
• отсутствие потребности в периодическом обслуживании на протяжении всего срока эксплуатации;
• стабильность выходных параметров во всем диапазоне питающего напряжения;
• возможность автоматического переключения на внешний резервный прибор в случае перехода основного прибора в защитное состояние (для ГП3С);
• повышенная эксплуатационная надежность, обеспечиваемая полным внутренним резервированием аппаратных и программных средств (для ГП3С-Р).
• повышенная безопасность, обеспечиваемая двухпроцессорным схемотехническим построением;
