| Материал корпуса | SMC-реактопласт (полиэстер), армированный стекловолокном |
| Система заземления: | не требуют создания заземляющего контура/заземления |
| Класс защиты от поражения электрическим током: | II |
| Класс пожаростойкости (UL94): | наивысший (V0) |
| Степень защиты: | IP44 (IP54) |
| Климатическое исполнение: | УХЛ1 (установка на открытом воздухе) |

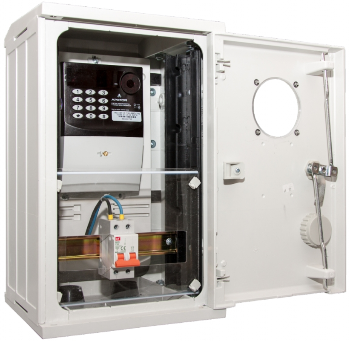

Шкаф учета 3-фазный, ЭПЩУ-(С)-1
Область применения:
- Предназначен для организации коммерческого учета электроэнергии в сетях переменного тока напряжением 380/220 В, а также для защиты линии от перегрузок и коротких замыканий
Корпус шкафа учета ЭПЩУ-(С)-1 (Я26502) выполнен в реактопластиковом антивандальном корпусе и применяется для наружной установки. Материал корпуса — трудновоспламеняющийся, самозатухающий прессованный полиэфир (SMC премикс), армированный стекловолокном. Такое сочетание обеспечивает высокую прочность шкафов, устойчивость к различным атмосферным влияниям и другим химическим агрессивным средам.
Шкаф учета ЭПЩУ-(С)-1 (Я26502) относится к оборудованию класса защиты II по ГОСТ Р МЭК 536-94 (двойная усиленная изоляция) и не требует создания заземляющего контура. Пластиковый шкаф не создает помех для передачи радио и GSM сигнала. Корпус шкафа имеет специальные отверстия для естественной вентиляции, препятствующей выпадение конденсата на установленном оборудовании.
Внутри шкафа учета ЭПЩУ-(С)-1 (Я26502) установлена быстросъемная монтажная плата под трехфазный счетчик. На боковых вертикальных направляющих размещена DIN-рейка для крепления группы автоматических выключателей (до 10 модулей); защитное прозрачное оргстекло (фальш-панель), закрывающее счетчик и коммутационную аппаратуру. Фальш-панель опломбирована, легкосъемна, запирается особой системой пломба-саморез. На двери шкафа размещается окно для снятия показания электросчетчика (ударопрочное оргстекло). На нижней панели шкафа (дно) размещены 2 сальника (прорезиненые втулки) для подвода кабеля.
Возможен навесной, столбовой и фундаментный монтаж шкафов.
|
|
|
|
