Ограничитель мощности ОМ-110

Ограничитель мощности ОМ-110 — цена и фото
Ограничитель мощности ОМ-110 — цена и фото
Область применения:
  • Укомплектовка щитков релейной автоматики;
  • Защита бытовой техники и промышленного оборудования по току;

Описание Характеристики Поддержка Проекты
Запросить цену

Назначение

Ограничитель мощности ОМ-110 производства компании "Новатек-Электро" предназначен для защиты бытовых и промышленных приборов в однофазной сети путем отключения нагрузки в случае превышения установленных пользователем значений с последующим автоматическим повторным включением (АПВ).

ОМ-110 может быть использован в качестве:

  • цифрового ваттметра;
  • реле ограничения потребляемой мощности;
  • реле выбора приоритетной нагрузки.

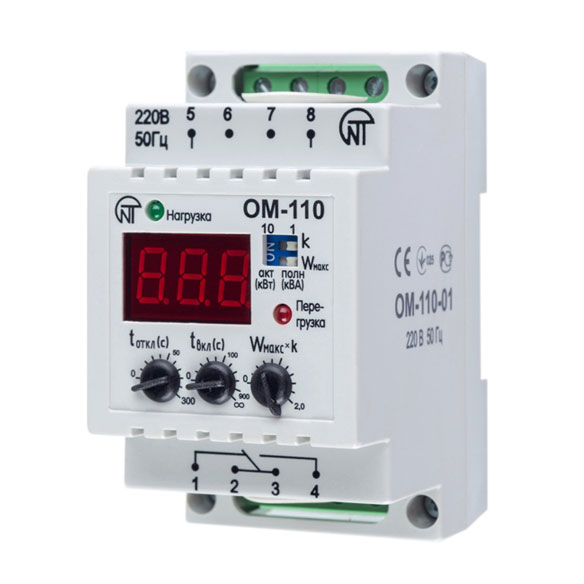

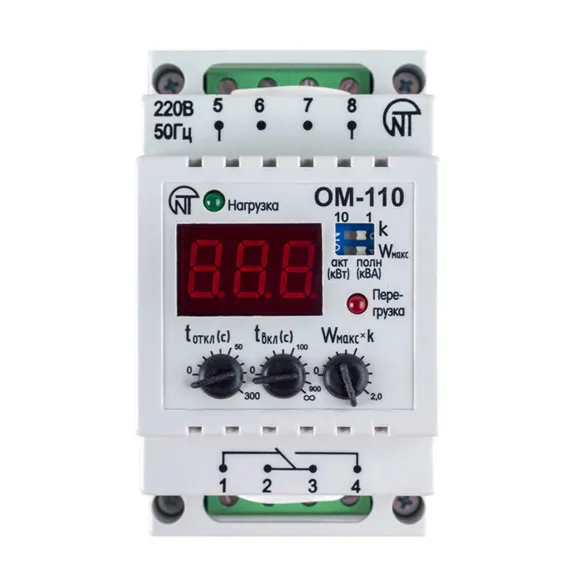

Фронтальная панель изделия оснащена двумя переключателями режимов для измерения полной и активной мощности, ручками потенциометров для настройки времени задержки отключения нагрузки, времени автоматического повторного включения (АПВ) и порогов максимальной мощности. Также для индикации значения мощности на панели присутствует трехзначный дисплей. Для отображения состояния нагрузки предусмотрены светодиодный индикаторы "Нагрузка" и "Перегрузка".

Принцип работы ОМ-110 как ограничителя мощности

После подачи питания на клеммы изделия происходит включение нагрузки. На дисплее отображается текущее значение мощности, горит индикатор "Нагрузка". При превышении значения нагрузки порога, установленного пользователем, загорается светодиод "Перегрузка", начинается отсчет времени задержки отключения нагрузки. По истечении отсчета происходит отключение нагрузки. Погасает индикатор "Нагрузка", на дисплее попеременно отображаются "Err" (аварийное состояние) и текущее значение мощности.

При возвращении значения мощности в допустимые пределы индикатор "Перегрузка" гаснет, начинается отсчет времени АПВ. После окончания отсчета изделие включает нагрузку, загорается индикатор "Нагрузка".

Полные технические характеристики, а также подробная инструкция по подключению, настройке и эксплуатации ОМ-110 содержатся в Паспорте изделия

Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
220 / 230
Частота питающей сети, Гц
47 - 53
Диапазон измерения мощности, кВт (кВА) 0 - 20
Диапазон регулирования по времени включения, с
0 - 900, ∞
Диапазон регулирования по времени отключения, с 0 - 300
Максимальный коммутируемый ток (активной нагрузки), А  8
Дополнительные характеристики
Установка
Стандартная DIN-рейка 35 мм
Материал корпуса
Пластик
Цвет корпуса Белый
Стандарты -
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
130 - 300
Мощность потребления (при неподключенной нагрузке), Вт 3,5
Климатическое исполнение УХЛ 3.1
Степень защиты, IP   40 - лицевая панель
10 - корпус
Класс защиты от поражения электрическим током   II
Температурный диапазон, °C  -20... +45
Относительная влажность воздуха, %  30... 80
Гарантия на оборудование
Срок гарантии, мес
60
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
52,6 х 90 х 69,1
Объем, м³
0,0003
Вес нетто, кг
0,200



Производитель: ООО "Новатек-Электро"

Файлы для загрузки:

Описание Дата и размер
Паспорт Ограничитель Мощности ОМ-110.pdf 19.07.2021 10:19:45
814374 kb.

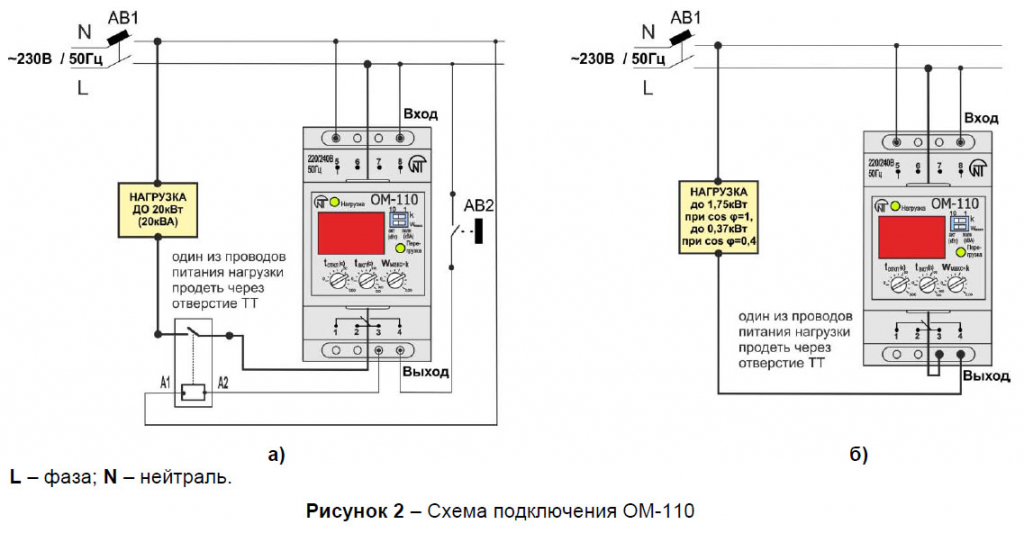

Схема подключения ограничителя мощности ОМ-110

Ограничитель мощности ОМ-110 - схема подключения
