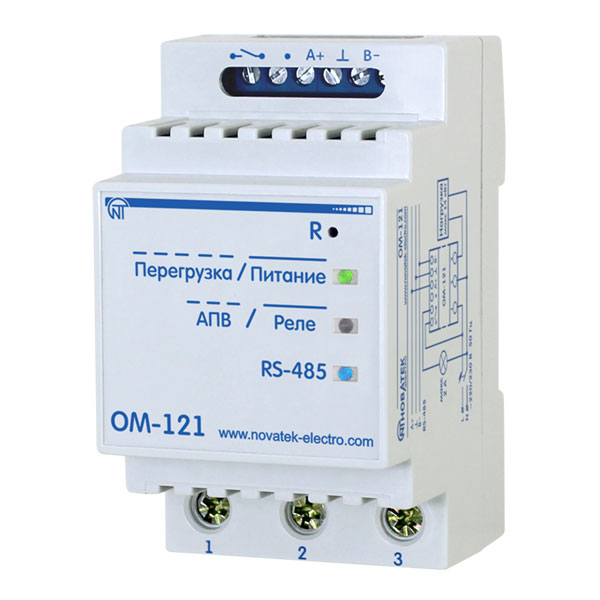

Ограничитель мощности ОМ-121 производства компании «Новатек-Электро» представляет собой комбинированный измеритель параметров однофазной сети.
Изделие может использоваться в качестве:
- Удаленного индикатора параметров сети;
-
Ограничителя потребляемой мощности;
-
Ограничителя тока;
-
Реле напряжения;
-
Реле частоты.
Принцип работы ОМ-121 заключается в постоянном контроле значений измеряемых параметров и отключении нагрузки, при выходе какого-либо из значений за пределы, установленные пользователем.
Фронтальная панель изделия оснащена светодиодными индикаторами, отображающими состояние нагрузки (нормальная работа/ авария), состояние контактов реле (замкнуты/ отсчет времени АПВ или отключения) и процесс обмена данными по интерфейсу связи RS-485 (протокол Modbus RTU/ASCII).
Настройка порогов включения-отключения по различным параметрам осуществляется с помощью персонального компьютера или программируемого логического контроллера. Подробное описание способов подключения и настройки ОМ-121, а также инструкция по эксплуатации и полные технические характеристики содержатся в Паспорте изделия.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
230 / 240
|
|
Частота сети, Гц
|
45 - 65
|
Диапазон измерения мощности, кВт (кВА)
|
0 - 14
|
|
Точность измерения мощности, %, не хуже
|
3 - полная
4 - активная
4 - реактивная
|
|
Диапазон регулирования по времени отключения, с
|
0 - 900
|
|
Диапазон регулирования по времени включения, с
|
0 - 36000
|
|
Дополнительные характеристики
|
Установка
|
Стандартная DIN-рейка 35 мм
|
Материал корпуса
|
Самозатухающий пластик
|
|
Цвет корпуса
|
Белый
|
|
Стандарты
|
-
|
|
Условия эксплуатации
|
Напряжение, при котором сохраняется работоспособность, В
|
85 - 280
|
|
Климатическое исполнение
|
УХЛ 3.1
|
|
Степень защиты, IP
|
10
|
|
Класс защиты от поражения электрическим током
|
II
|
|
Температурный диапазон, °C
|
-35... +45
|
|
Относительная влажность воздуха, %
|
30... 80
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
60
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|

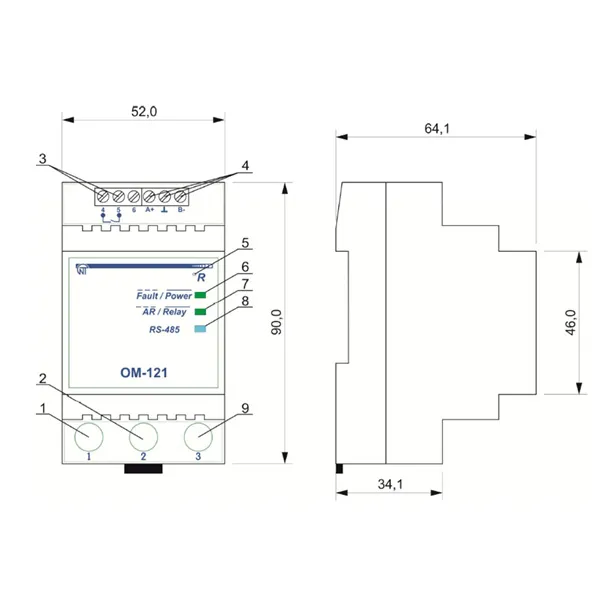

Габаритные размеры (ширина x высота x глубина), мм
|
52 х 90 х 64,1
|
Объем, м³
|
0,0003
|
Вес нетто, кг
|
0,3
|
|
Производитель:
ООО "Новатек-Электро" Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт Ограничитель Мощности ОМ-121.pdf |
19.07.2021 10:20:11 1207453 kb. |
|

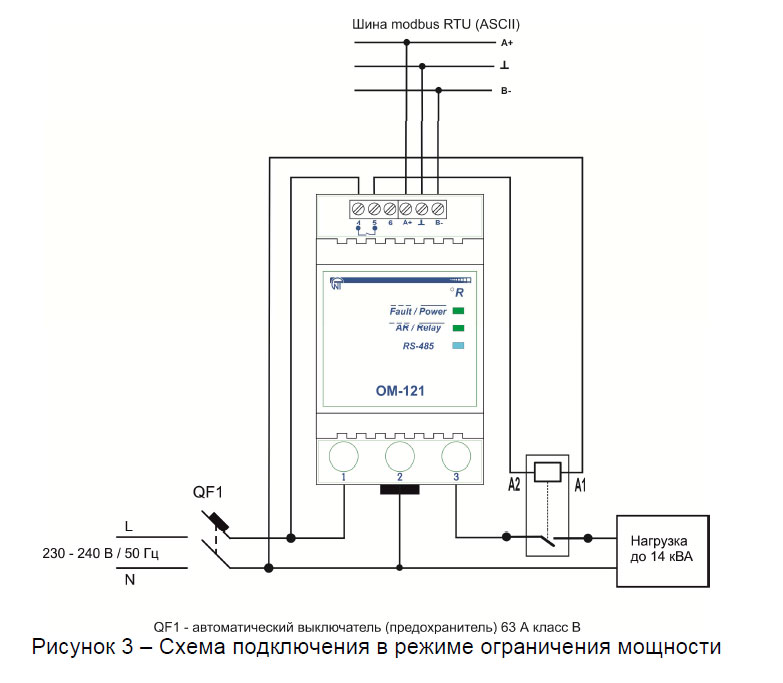

Схема подключения ограничителя мощности ОМ-121
