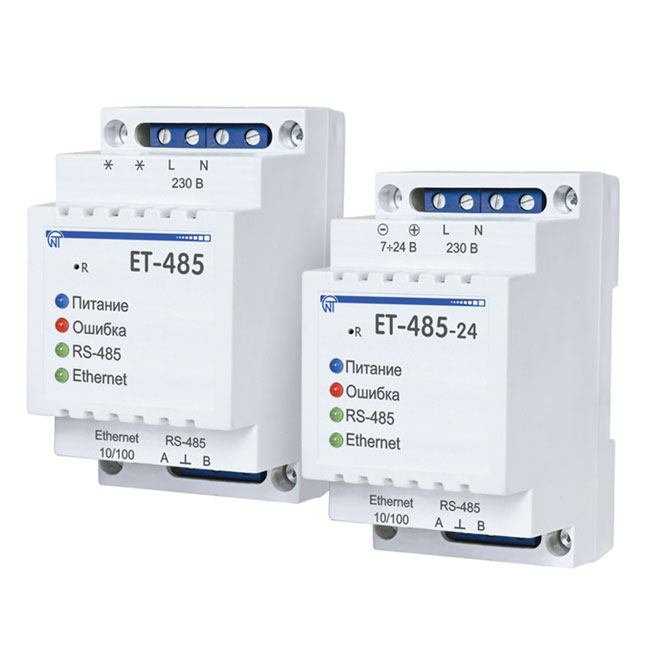

Преобразователь интерфейсов ЕТ-485 используется для обмена данными между оборудованием, подключенным к сети Ethernet 10BASE-T и 100BASE-T, и оборудованием, оснащенным интерфейсом RS-485 и образующим сеть Modbus.

В режиме ведущего по RS-485, изделие перенаправляет Modbus-запросы от клиентов в сети Ethernet на устройства в сети Modbus, и возвращает клиентам ответы от устройств. В режиме перенаправления запросов на удаленный сервер, изделие поддерживает подключение к Modbus TCP серверу в сети Ethernet, и дополнительно направляет запросы клиентов на этот сервер. В режиме ведомого по RS-485, изделие также принимает запросы от Modbus-клиента по RS-485 в сети Modbus.

Преобразователь интерфейсов ЕТ-485 предусматривает

Гибкую адресацию в сети Ethernet (переопределение MAC-адреса, статический или динамический IP-адрес);

Различные режимы обмена по сети Modbus (RTU или ASCII, с проверкой четности на чет, нечет и без проверки, широкий диапазон скоростей передачи, настраиваемая задержка);

Настраиваемое перенаправление запросов;

Защиту доступа (фильтрация IP-адреса и/или пароль доступа для чтения состояния, для настройки изделия, для подключения к сети Modbus, для записи/чтения по сети Modbus);

Возможность обновления встроенного ПО.

Технические характеристики

Основные характеристики
Номинальное напряжение питания переменного тока, В	230
Частота питающей сети, Гц	47 – 63
Интерфейсы обмена	10BASE-T/100BASE-T — по сети Ethernet RS-485 — по сети Modbus
Дополнительные характеристики
Индикация	Светодиодная
Установка	Стандартная DIN-рейка 35 мм
Материал корпуса	Пластик
Условия эксплуатации
Потребляемая мощность, ВА, не более	1,2
Степень защиты, IP	30 — прибор 20 — клеммник
Климатическое исполнение	УХЛ 3.1
Температурный диапазон, °С	-35...+55
Гарантия на оборудование
Срок гарантии, мес	60
Срок эксплуатации, мес	120
Логистика

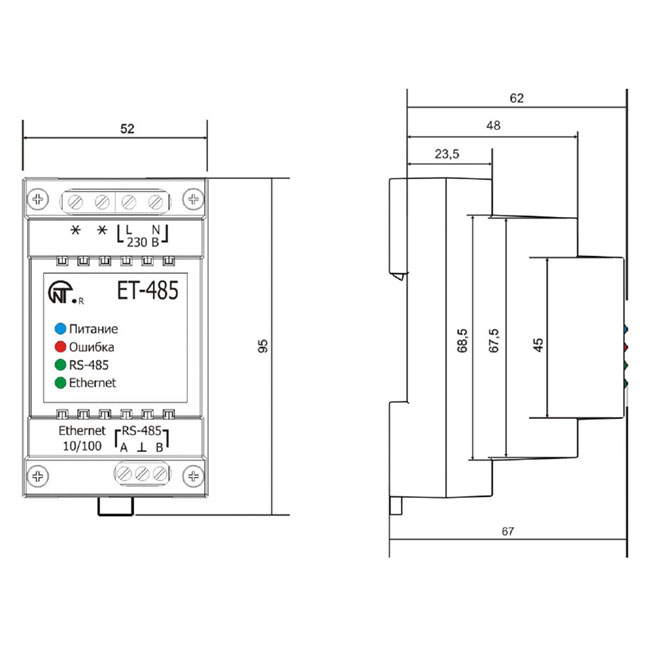

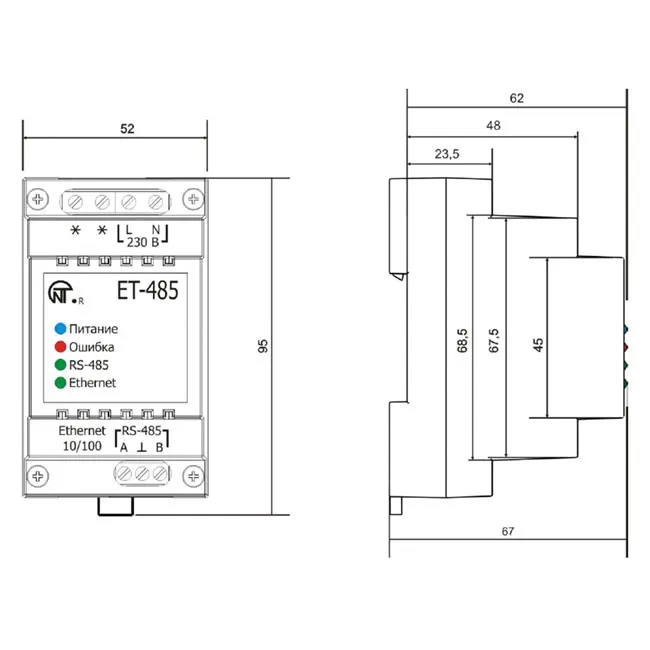

Габаритные размеры (ширина x высота x глубина), мм	52 х 95 х 67
Объем, м³	0,0003
Вес нетто, кг	0,2

Производитель: ООО «Новатек-Электро»

Файлы для загрузки:

Описание	Дата и размер
Паспорт Преобразователь Интерфейсов ЕТ-485.pdf	19.07.2021 10:25:59 1690705 kb.

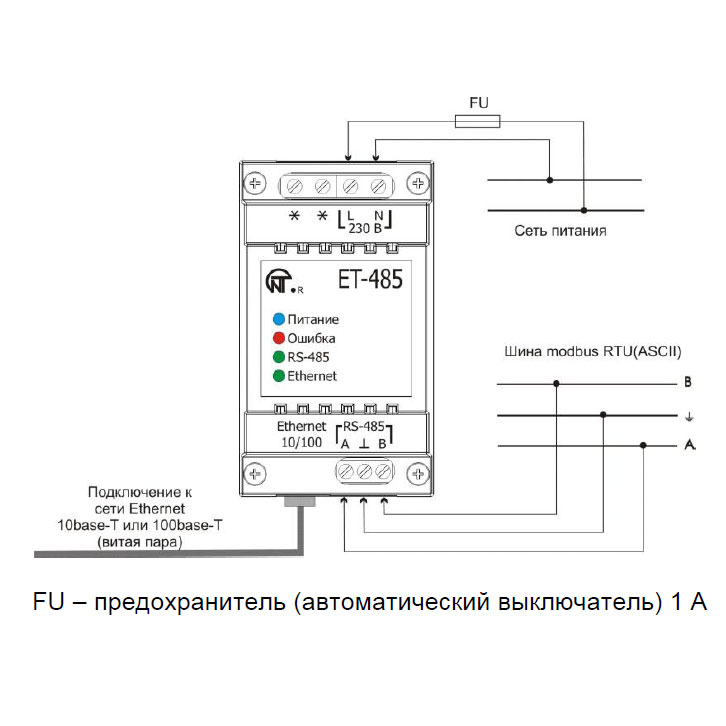

Подключение преобразователя интерфейсов ЕТ-485

Преобразователь интерфейсов ЕТ-485, подключение
