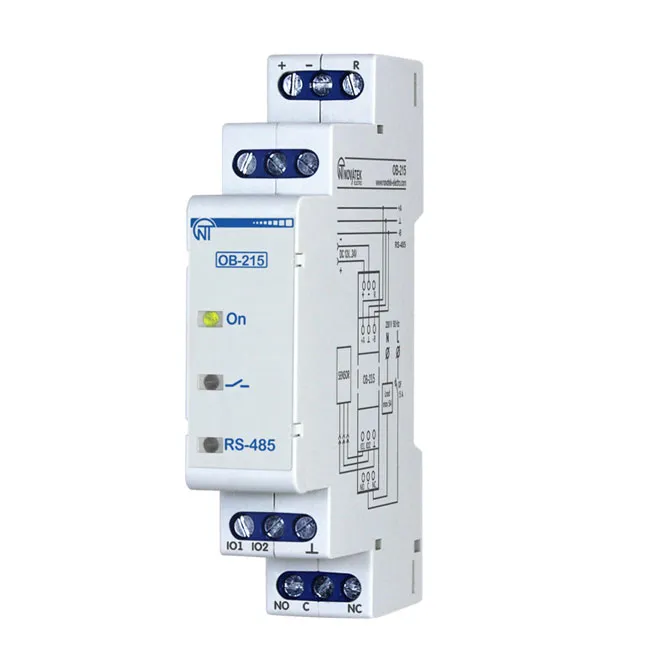

Цифровой модуль ввода-вывода предназначен для считывания показаний с датчиков, передачи их на ПК по интерфейсу RS-485 и управления периферийным оборудованием.

ОВ-215 может использоваться для:

Измерения различных параметров сети — напряжения, постоянного тока;
Измерения и контроля температуры холодильного и теплового оборудования;
Счета импульсов и сохранения данных в памяти устройства;
Выполнения функции импульсного реле.

Настройка алгоритмов работы устройства осуществляется с компьютера по протоколу Modbus. Для этого необходимо использовать программное обеспечение от производителя или любое другое ПО, позволяющее настройку параметров устройства по интерфейсу RS-485.

Подробная инструкция по настройке ОВ-215 и все доступные для регулировки параметры приведены в Паспорте изделия.

Технические характеристики

Основные характеристики
Номинальное напряжение питания, В	12 – 24
Диапазон измерения температуры (NTC 10KB), °C	-25…+125
Диапазон измерения температуры (PTC 1000), °C	-50…+120
Диапазон измерения температуры (PT 1000), °C	-50…+250
Максимальный коммутируемый ток при активной нагрузке, А	8
Дополнительные характеристики
Интерфейс связи	RS (EIA/TIA)-485
Установка	Стандартная DIN-рейка 35 мм
Материал корпуса	Самозатухающий пластик
Условия эксплуатации
Потребляемый ток, не более, мА	100
Степень защиты, IP	20
Климатическое исполнение	УХЛ3.1
Температурный диапазон, °С	-35...+45
Гарантия на оборудование
Срок гарантии, мес	60
Срок эксплуатации, мес	120
Логистика

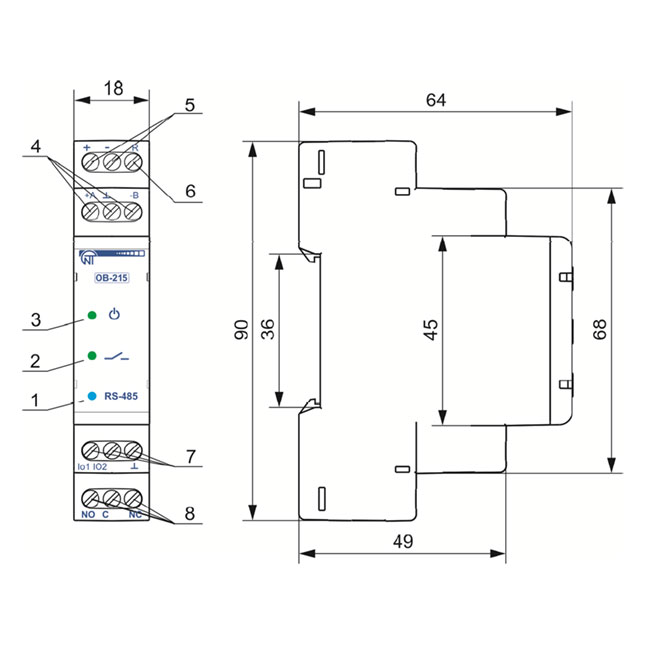

Габаритные размеры (ширина x высота x глубина), мм	18 х 90 х 64
Объем, м³	0,0001
Вес нетто, кг	0,07

Производитель: ООО «Новатек-Электро»

Файлы для загрузки:

Описание	Дата и размер
Паспорт Преобразователь Интерфейсов OB-215.pdf	19.07.2021 10:27:09 751172 kb.

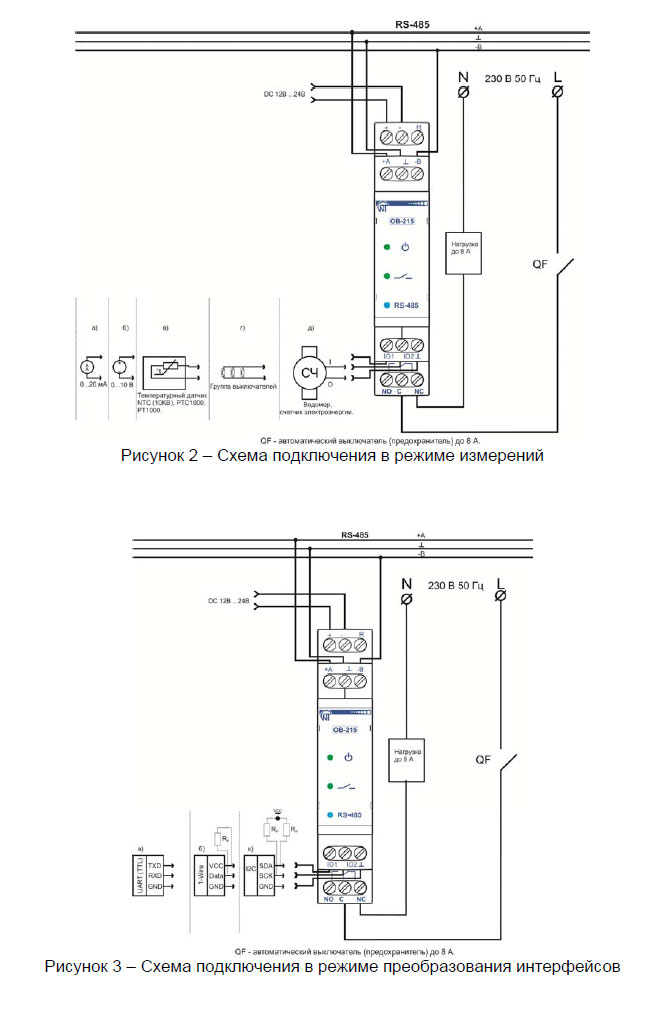

Подключение модуля ввода-вывода ОВ-215
