предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление, доступ по PIN-коду, встроенную индикацию и релейные выходы.

Описание Характеристики Поддержка

Запросить цену

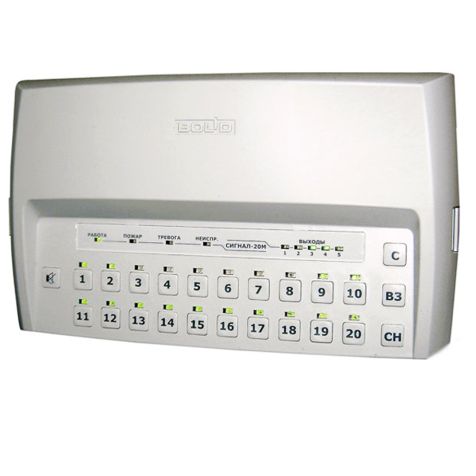

«Сигнал-20М» предназначен для использования в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:

охранной и тревожной сигнализации;
пожарной сигнализации и автоматики;
истем оповещения и управления эвакуацией 1 и 2 типов.

Прибор обеспечивает:

контроль 20-ти радиальных шлейфов сигнализации с традиционными пороговыми извещателями;
управление двумя контролируемыми выходами для подключения оповещателей;
управление тремя выходами без контроля для передачи извещений на пульт централизованной охраны (ПЦО), пожарной части (ПЧ) или передачи управляющих сигналов на иные технические средства.

Прибор предназначен для установки внутри закрытых неотапливаемых помещений и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.

Технические характеристики

Количество радиальных неадресных шлейфов сигнализации (ШС)		20
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС 100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"		20 кОм для охранных ШС 50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Неадресные охранные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС - до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС		24 В ? 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ? 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация		20 индикаторов состояния каждого из ШС 5 индикаторов состояния выходов 5 индикаторов отображения режимов прибора (тревог, пожаров, неисправностей и др.)
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		микропереключатель
Интерфейс		RS-485, протокол Орион
Питание прибора		От внешнего источника постоянного тока
Напряжение питания		10,2 ? 28,4 В постоянного тока
Количество вводов питания		2
Потребляемый ток	в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)	200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В
	в режиме Пожар	350 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В
Готовность к работе после включения питания		не более 3 с
Объем памяти паролей пользователей		до 64
Выходы		5 шт.
Электромагнитные реле (сухой контакт)		3 шт.: 28 В - 0,8 А или 80 В - от 0,1 мА до 50 мА
Электромагнитные реле с контролем выходных цепей		2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур		от -30 до +55 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Габаритные размеры		247х150х48 мм
Вес прибора		не более 0,3 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной

Производитель: НВП "Болид", Россия.
