Сигнал-20П Приемно-контрольный охранно-пожарный прибор

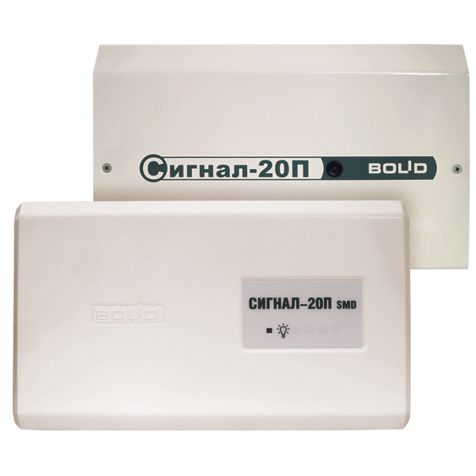

Сигнал-20П Приемно-контрольный охранно-пожарный прибор — цена и фото
  • Сигнал-20П Приемно-контрольный охранно-пожарный прибор — цена и фото

    Область применения
  • Предназначен для использования в составе интегрированной системы охраны «Орион»
  • используется для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами

  • Запросить цену

Сигнал-20П - это прибор приемно-контрольный (адресный расширитель шлейфов) охранно-пожарный.

Прибор является восстанавливаемым, контролируемым, многоразового действия, обслуживаемым, многофункциональным.

Предназначен для установки внутри закрытых неотапливаемых помещений и рассчитан на круглосуточный режим работы.

Прибор обеспечивает:

  • взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера;
  • дистанционное или локальное управление выходными реле;
  • контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «реле 4» (К4), «реле 5» (К5);
  • подключение резервного ввода электропитания к дополнительному входу;
  • трансляцию кода ЭИ (кода хозоргана) сетевому контроллеру для централизованного управления разделами;
  • отображения состояния раздела на внешнем двухцветном индикаторе.

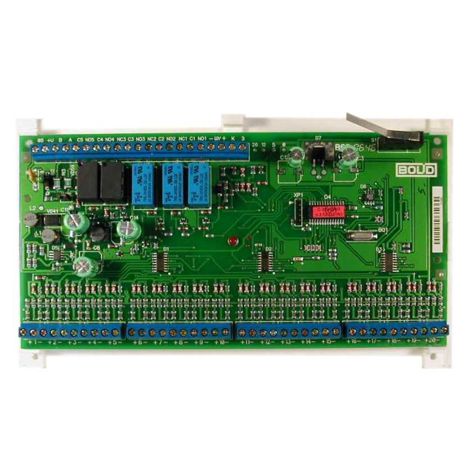

Конструктивные особенности

· До 20 радиальных шлейфов сигнализации

· Программируемый выбор типа шлейфов сигнализации:

  • тип 1: пожарный тепловой двухпороговый
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
  • тип 3: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
Технические характеристики
Количество радиальных неадресных шлейфов сигнализации (ШС) 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" 20 кОм для охранных ШС
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 24 В ? 19 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ? 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация 1 индикатор отображения режимов
Встроенный звуковой сигнализатор нет
Датчик вскрытия корпуса микроконтакт
Энергонезависимый буфер событий 62 сообщения
Интерфейс RS-485, протокол Орион
Питание прибора от внешнего источника постоянного тока
Напряжение питания 10,2 ? 28,0 В постоянного тока
Количество вводов питания 2
Потребляемый ток в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) 200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар 350 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Dallas Touch Memory, iButton
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Есть. Сигнал управления "+5В КМОП"
Выходы 5 шт.
Электромагнитные реле (сухой контакт) 3 шт.:
28 В-0,8 А или
80 В - от 0,1 мА до 50 мА
Электромагнитные реле 2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР20
Материал корпуса «Сигнал-20П исп.01» металл
«Сигнал-20П SMD» пластик
Габаритные размеры «Сигнал-20П исп.01» 229х136х41 мм
«Сигнал-20П SMD» 230x135x37 мм
Вес прибора «Сигнал-20П исп.01» не более 0,8 кг
«Сигнал-20П SMD» не более 0,5 кг
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления настенный навесной
Производитель: ЗАО НВП "Болид", Россия
Файлы для загрузки:

Описание Дата и размер
Руководство пользователя Сигнал-20П.pdf 31.05.2019 14:46:45
835959 kb.
