Блок коррекции времени БК-3 производства ООО «ТАУ» применяют для регулярной корректировки показаний первичных устройств точного времени — первичных часов, реле времени, электронных таймеров и т.д.

Принцип работы БК-3

Выходные контакты УПС соединяют со входом коррекции управляемых первичных часов или другого прибора времени, а также с приемником с помощью кабеля, и подключают к электрической сети 220В.

Приемник устанавливает связь с навигационными системами GPS или GLONASS и, в момент смены часа, УПС на короткий промежуток времени замыкает выходные контакты, таким образом управляя временем подключенных устройств. Корректное подключение к одной из систем связи индицируется на приборе мигающим светодиодом.

Внимание! Изделие рекомендуется устанавливать в максимально открытых местах, где ничто не будет препятствовать приему сигналов (на крыше, у окна и т.д.)

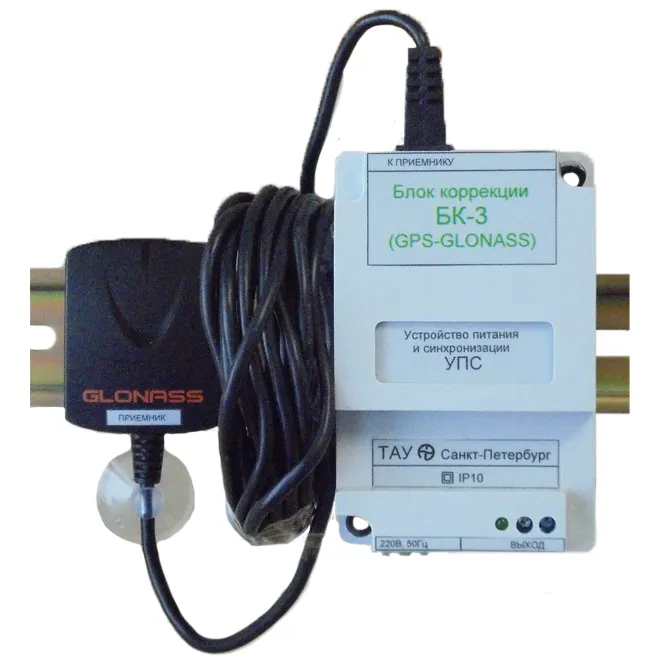

Комплектация БК-3 включает:

УПС,
Приемник,
Клеммник,
Саморезы.

Технические характеристики

Основные характеристики
Вид сигнала коррекции	Замыкание нормально-разомкнутых контактов
Длительность сигнала коррекции, мс	t=((200+30*T)±10), где T - число часов текущего времени по Гринвичу
Дополнительные характеристики
Материал корпуса	Пластик
Установка	На DIN-рейке, на стене — УПС На металлической или гладкой поверхности — Приемник
Условия эксплуатации
Напряжение питания блока, В	220, 50 Гц
Потребляемая мощность, Вт, не более	2,0
Степень защиты, IP	10
Температурный диапазон, °C	-10...+40
Атмосферное давление, кПа	84... 107
Относительная влажность воздуха, %, не более	80
Гарантия на оборудование
Срок гарантии, мес	18
Логистика
Габаритные размеры (ширина х высота х глубина), мм	90 х 78 х 59 — УПС 49 х 41 х 15 — Приемника
Объем, м³	—
Вес нетто, кг, не более	0,4

Производитель: ООО "ТАУ"

Файлы для загрузки:

Описание	Дата и размер
Руководство по эксплуатации Блок Коррекции БК-3.pdf	13.09.2020 23:43:32 5469279 kb.
