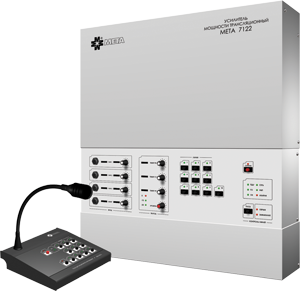

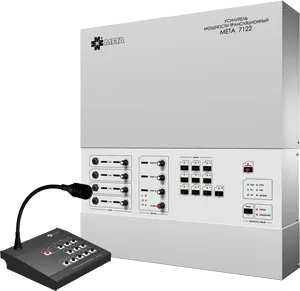

МЕТА 7122 Система речевого оповещения при пожаре

  • Photo

    Область применения:
  • предназначена для использования в составе систем оповещения о пожаре, при объединении с системой пожарной сигнализации и системой оповещения ГО и ЧС
  • предназначена для управления эвакуацией в учебных заведениях, торговых, медицинских и спортивных комплексах, в гражданских зданиях, сооружениях и различных учреждениях с массовым пребыванием людей
  • cоздание узла местного вещания, трансляции и диспетчерской связи.

  • Запросить цену

Назначение изделия

Система речевого оповещения МЕТА 7122 предназначена для использования в составе систем оповещения о пожаре, при объединении с системой пожарной сигнализации и системой оповещения ГО и ЧС, управления эвакуацией в учебных заведениях, торговых, медицинских и спортивных комплексах, в гражданских зданиях, сооружениях и различных учреждениях с массовым пребыванием людей, а также позволяет создать узел местного вещания, трансляции и диспетчерской связи. Отличается от систем, настенного исполнения других производителей — большей мощностью, 200 Ватт в одном блоке и увеличенным до 9+1, количеством зон оповещения


Наименование и условное обозначение изделий

  • Усилитель мощности МЕТА 7122 Блок базовый: 1

  • Усилитель мощности МЕТА 7122 Блок расширения: 0-1

  • Пульт дистанционного управления МЕТА 8515: 0-2

  • Блок резервного питания МЕТА 7712: 0-2

  • Кабель ПДУ**: 0-3

  • Кабель соединительный тип 69 длина 1м: 0-1

  • Коробка соединительная МЕТА 7482: 0-1

  • Коробка соединительная МЕТА 7482-01: 0-1

  • Коммутатор пультов МЕТА 7483: 0-1


Функциональные возможности:

  • Система соответствует требованиям Федерального закона от 22.07.2008 г.№123-Ф3, Свода правил СП№ 13130.2009 и ГОСТ Р 53325-2009 для многозонного оповещения 3 типа и позволяет создавать единый комплекс оповещения при пожаре, ГО и ЧС, управления эвакуацией из 9 зон.
  • Включение сигналов гражданской обороны (ГО) осуществляется автоматически от БЦЗ (блока централизованного запуска). Включение речевого оповещения при пожаре осуществляется от ППК (прибора приёмно-контрольного) пожарной сигнализации. Сигналы ГО имеют приоритет над сигналами ПДУ или местной панели усилителя и включают все линии (кроме линии 10). Сигнал ПОЖАР имеет высший приоритет.
  • По сигналу ПОЖАР от ППК система обеспечивает циклическое воспроизведение, с устанавливаемыми в базовом блоке задержками, трансляцию речевых сигналов оповещения, записанных в речевой процессор базового блока. Фонограмма первого речевого процессора коммутируется на одну линию, фонограмма второго речевого процессора коммутируется на все остальные. Запись речевых сообщений в процессоры типа РП производится через встроенный микрофон.
  • Команды ГО и ПОЖАР являются внешними для системы оповещения. Выключить эти режимы можно, только сняв сигналы управления от БЦЗ или ППК соответственно.
  • Система оповещения МЕТА 7122 позволяет работать с любыми системами пожарной сигнализации.
  • Система оповещения имеет защиту от коротких замыканий в линиях, после устранении которых, напряжение в линии автоматически восстанавливается.
  • Система оповещения осуществляет автоматический и ручной запуск системы контроля линий 1-9 на замыкание и обрыв. Режим контроля не включается в режиме ПОЖАР и ГО. На время контроля вход модуля усилителя УМ отключается от всех источников сигнала, и включаются все линии с 1 по 9. Индикация состояния линий сохраняется до следующего запуска системы контроля.
  • При отключении от сети ~ 220 В система автоматически переходит на питание от блока резервного питания. При восстановлении сетевого энергоснабжения, система переходит на питание от сети.
  • Режим трансляции обеспечивается с панели управления базового блока усилителя. В этом режиме можно, подключив к входам базового блока усилителя источники сигналов, направить их по линиям, выбрав направление на местной панели управления. Используя эти входы, можно организовать местный трансляционный узел. Например, транслировать записанные передачи, музыку, делать объявления.
  • Базовый блок усилителя имеет панель управления с клавиатурой включения линий (1, …  10); кнопкой ручного запуска контроля ПУСК; гнездами входов ТАНГЕНТА, ЛИН1, ЛИН2, ЛИН3; регуляторами тембров, уровней сигнала входов ЛИН1, ЛИН2, ЛИН3 и общий регулятор уровня.
    Базовый блок обеспечивает оценочное отображение уровня транслируемого сигнала (уровня выходного напряжения) изменением режима свечения столбчатого светодиодного индикатора по трем ступеням.
    Базовый блок обеспечивает отображение светодиодами ПДУ, ГО, ПОЖАР источник сигнала, светодиодами СЕТЬ, РИП состояние электропитания.
    Светодиод АВАРИЯ загорается при отсутствии сети или БРП, а также при коротком замыкании на линиях.
    Светодиоды ОБРЫВ или ЗАМЫКАНИЕ загораются при обрыве или замыкании линии после автоматического или ручного запуска.
    Базовый блок обеспечивает отображение светодиодами включение линий оповещения.
  • Блок расширения не имеет органов управления, а только индикацию состояния работы и служит для расширения по мощности базового блока. По конструкции он похож на базовый блок усилителя. С выходов блока расширения с 1 по 10 прокладываются дополнительные физические линии с речевыми оповещателями в зоны оповещения.
  • Блоки системы оповещения крепятся на стене. Подключение производится через клеммники. Пульт подключается к разъёму ПДУ базового блока своим кабелем.
Технические характеристики
Максимальная выходная мощность (для каждого блока) 200 Вт
Номинальное выходное напряжение 30 В
Вход (по убыванию приоритета) ПО, ГО, ПДУ, ТАНГЕНТА, ЛИН1, ЛИН2, ЛИН3
Чувствительность по входам:
ГО 775 мВ
ПДУ 775 мВ
ТАНГЕНТА 2,5 мВ
ЛИН1 775 мВ
ЛИН2 775 мВ
ЛИН3 245 мВ
Диапазон частот 200 — 12000 Гц
Диапазон регулировки тембра ВЧ, СЧ, НЧ 15 дБ
Селектор выходов 9 зон +1
Количество речевых процессоров 2
Время записи / воспроизведения речевых процессоров типа РП* до 28 сек каждый
Время воспроизведения речевых процессоров типа ПЗУ* до 16 сек каждый
Время задержки включения речевого оповещения в режиме ПОЖАР 0; 0,5; 1; 2 мин
Время задержки включения второго речевого оповещения 0,5-9 мин с дискретностью 0,5; 1 мин
Напряжение питания ~220 В
Мощность, потребляемая УМ В дежурном режиме: 7 Вт
от сети (для каждого блока) В режиме оповещения: не более 230 Вт
Ток, потребляемый УМ от БРП (для каждого блока) В дежурном режиме: 0,15 А
В режиме оповещения: не более 4,5 А
Напряжение резервного питания ±24 В
Габаритные размеры УМ 465x485x130 мм
Масса УМ, не более 12 кг
Производитель:
Файлы для загрузки:

Описание Дата и размер
shema_sistemy_meta_7122_1.jpg 14.12.2015 17:18:26
96882 kb.
shemasistemy_meta_7122_2.jpg 14.12.2015 17:18:26
122551 kb.
new.xml 14.12.2015 17:25:25
19158432 kb.

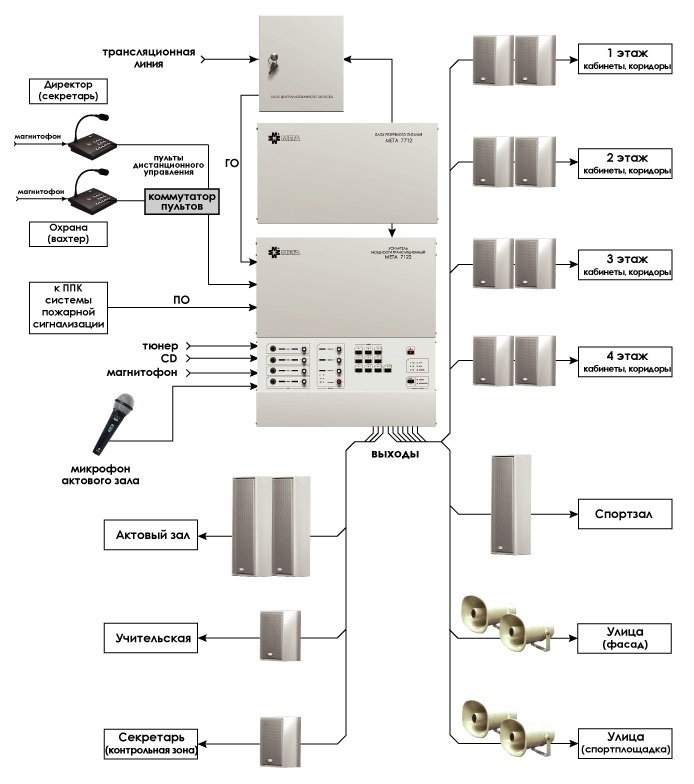

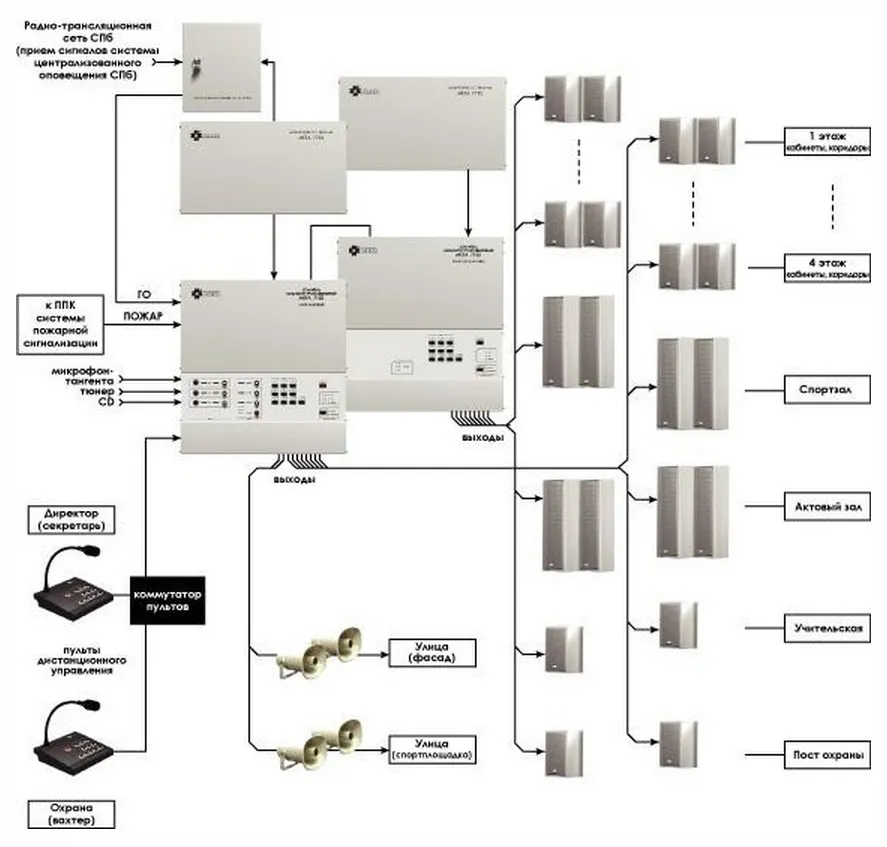

Ниже приведены возможные варианты построения систем МЕТА 7712 и подключения пультов дистанционного управления МЕТА 8515 на примере образовательных учреждений. Аналогичные схемы могут применяться на объектах любого другого назначения.
