Температурный датчик EKS 111 с PTC термистором предназначен для измерения температуры промышленного и торгового холодильного оборудования, а также для использования в системах кондиционирования и отопления.

Изделие применяют с температурными реле для автоматического поддержания заданного пользователем значения температуры. На основании данных, собранных с датчиков, реле осуществляет управление климатическим и холодильным оборудованием.

Устройство и принцип работы PTC датчика

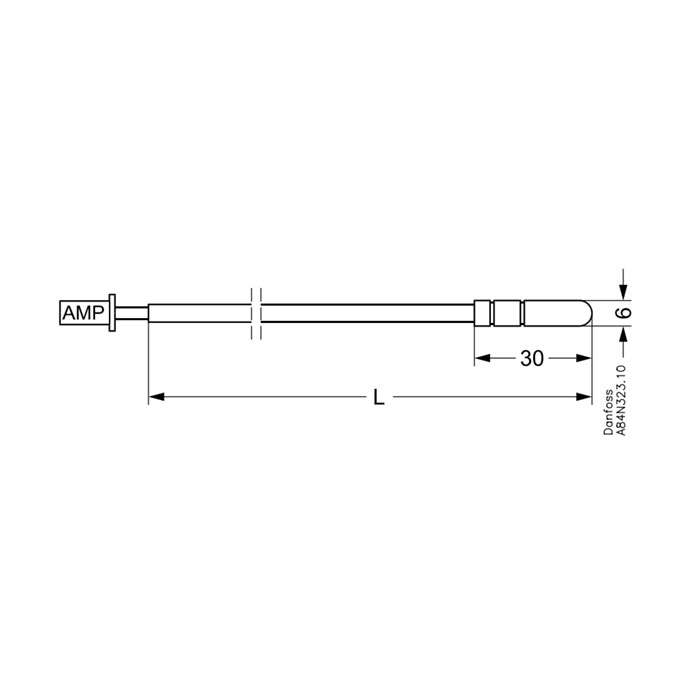

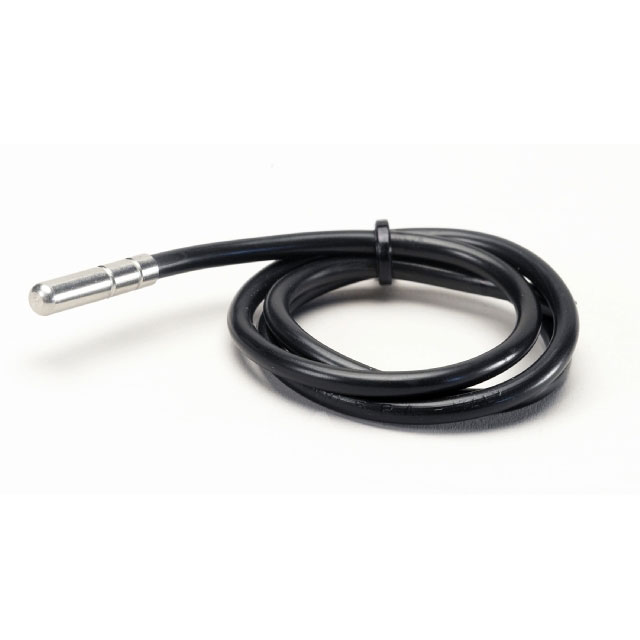

Изделие представляет собой двухжильный кабель с ПВХ-оболочкой. На одном конце кабеля расположен термистор в защитной гильзе из нержавеющей стали, препятствующей попаданию на устройство пыли и влаги.

Принцип работы датчика следующий: сопротивление чувствительного элемента датчика меняется при изменении температуры на его корпусе. При повышении температуры окружающей среды сопротивление датчика повышается, и, при понижении, соответственно, — понижается.

Обратите внимание, что измеряемая температура должна строго соответствовать измеряемому диапазону, заявленному в технических характеристиках датчика. В противном случае точность показаний и корректная работа устройства невозможна.

Технические характеристики

Основные характеристики
Тип термистора	PTC
Диапазон измеряемых температур, °С	-55...+80
Номинальное сопротивление при 25°С, Ом	1000
Длина кабеля, м	1,5
Точность измерений, %	±1% (класс B)
Количество жил	2
Дополнительные характеристики
Материал оболочки кабеля	ПВХ
Материал оболочки датчика	Нержавеющая сталь AISI 304
Стандарты	DIN EN60751
Условия эксплуатации
Степень защиты, IP	67
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	–
Объем, м³	–
Вес нетто, кг	0,043

Производитель: Danfoss

Файлы для загрузки:

Описание	Дата и размер
Техническое описани РТС датчик EKS 111.pdf	04.02.2020 01:03:34 167631 kb.
