Температурный датчик EKS 211 с NTC термистором предназначен для измерения температуры промышленного и торгового холодильного оборудования, а также для использования в системах кондиционирования и отопления.

Изделие применяют с температурными реле для автоматического поддержания заданного пользователем значения температуры. На основании данных, собранных с датчиков, реле осуществляет управление климатическим и холодильным оборудованием.

Устройство и принцип работы NTC датчика

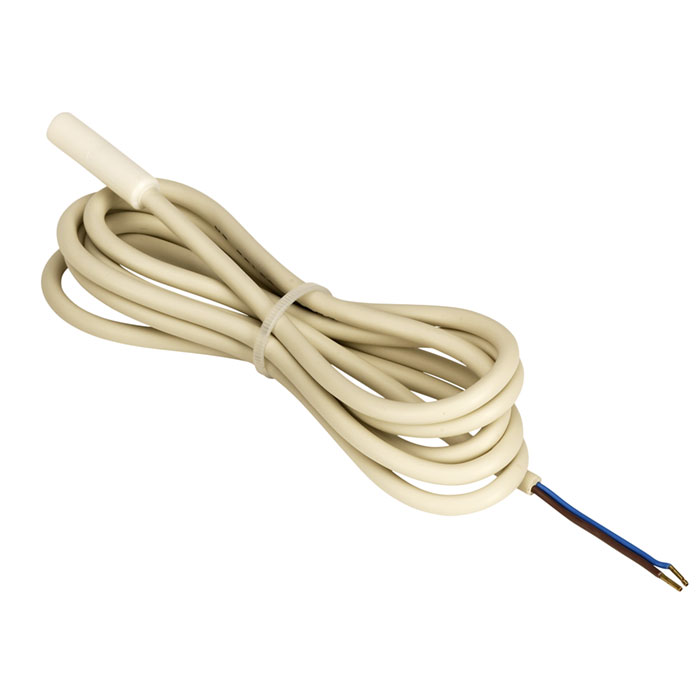

Изделие представляет собой двухжильный кабель с ПВХ-оболочкой. На одном конце кабеля расположен терморезистор в защитной оболочке из термоустойчивого полимера, препятствующей попаданию на устройство пыли и влаги.

Принцип работы NTC датчика (т.е. датчика с отрицательным температурным коэффициентом) следующий: сопротивление чувствительного элемента датчика меняется при изменении температуры на его корпусе. При повышении температуры окружающей среды сопротивление датчика понижается, а при понижении — повышается.

Обратите внимание, что измеряемая температура должна строго соответствовать измеряемому диапазону, заявленному в технических характеристиках датчика. В противном случае точность показаний и корректная работа устройства невозможна.

Технические характеристики

Основные характеристики
Тип термистора	NTC
Диапазон измеряемых температур, °С	-40...+80
Номинальное сопротивление при 25°С, Ом	5000
Длина кабеля, м	1,5
Количество жил	2
Дополнительные характеристики
Материал кабеля	ПВХ, 2х0,22 мм²
Материал оболочки датчика	Термопластичный полимер
Условия эксплуатации
Степень защиты, IP	67
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика

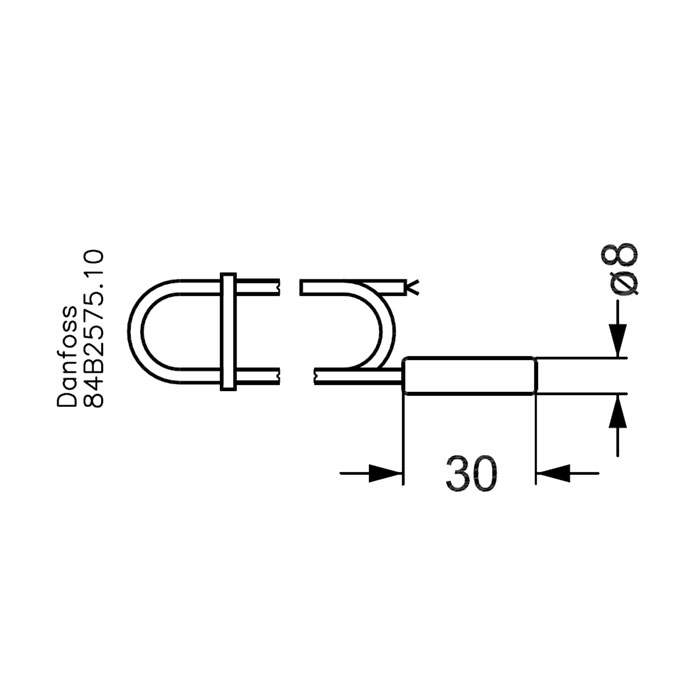

Габаритные размеры (ширина x высота x глубина), мм	–
Объем, м³	–
Вес нетто, кг	0,045

Производитель: Danfoss

Файлы для загрузки:

Описание	Дата и размер
Техническое описани NTC датчик EKS 211.pdf	04.02.2020 01:02:20 205951 kb.
