Точные определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов) до 10 м и удалении до 3 км от места подключения генератора.
Поиска неисправностей кабельных линий.
Проведение в кратчайший срок и с большой надежностью обследований местности перед производством земляных работ и предотвращение повреждений инженерных коммуникаций.

Особенности трассоискателя Успех АГ

Поиск неисправностей кабельных линий в режиме «Диагностика».
Определение положения подземных коммуникаций в режиме «Трасса» и «График».
Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
Указание направления отклонения от оси коммуникации в режиме «Трасса».
Измерение силы тока в коммуникации.
Поиск дефектов коммуникаций при помощи внешних датчиков "ДКИ-117" и "ДОДК-117".
Функция «Выбор кабеля из пучка» при помощи датчика "КИ-110".
Одновременная работа со встроенными и внешними датчиками.

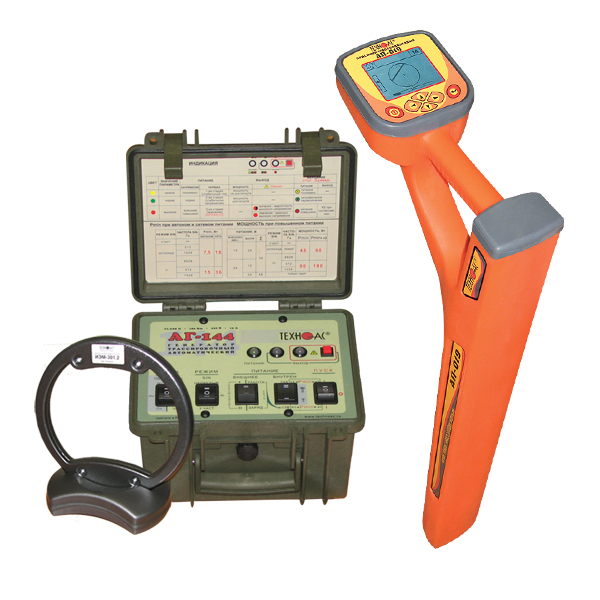

Комплектация

Приемник "АП-019.1"
Генератор "АГ-114.1"
Индукционная антенна "ИЭМ-301.3"
Чехол

Дополнительное оборудование

Индукционные клещи "КИ-110"
Датчик контроля изоляции "ДКИ-117"
Датчик определитель дефектов коммуникаций "ДОДК-117"
Накладная рамка "НР-117"
Головные телефоны

Технические характеристики

Генератор АГ
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывный или импульсный), Гц	512, 1024, 8192, одновременно 3 частоты
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом	1 … 1000
Согласование с нагрузкой	Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккум. 12В/2,2 Ач или сетевой блок
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле с носимым аккум., не более, кг	2,2
Приемник "АП-019.1"
Центральная частота фильтра приемника (f), Гц	Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192 Гц
Добротность фильтра приемника (Q)	Не менее 100
«Широкая полоса» (ШП), Гц	50…10 000
Подключаемые внешние датчики *	ДКИ, ДОДК, КИ
Определение глубины залегания	Автоматически в режиме «ТРАССА»
Точность определения глубины залегания	± 5%
Определение эффективного тока в трассе	Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе	± 5%
Визуальная индикация	Графический LCD 320х240 с LED подсветкой
Звуковая индикация	Головные телефоны
Встроенный излучатель
Питание	4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей	Не менее 20 час.
Диапазон температур эксплуатации / хранения, °С	-20…+50
Степень защиты от влаги и пыли	IP54
Габаритные размеры, мм	330х140х700
Масса не более, кг	2,0 кг
Индукционная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
