Трассоискатель Успех предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Особенности кабелеискателя Успех

Поиск неисправностей кабельных линий в режиме «Диагностика».
Определение положения подземных коммуникаций в режиме «Трасса» и «График».
Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
Указание направления отклонения от оси коммуникации в режиме «Трасса».
Измерение силы тока в коммуникации.
Поиск дефектов коммуникаций при помощи внешних датчиков "ДКИ-117" и "ДОДК-117".
Функция «Выбор кабеля из пучка» при помощи датчика "КИ-110".
Одновременная работа со встроенными и внешними датчиками.

Комплектация

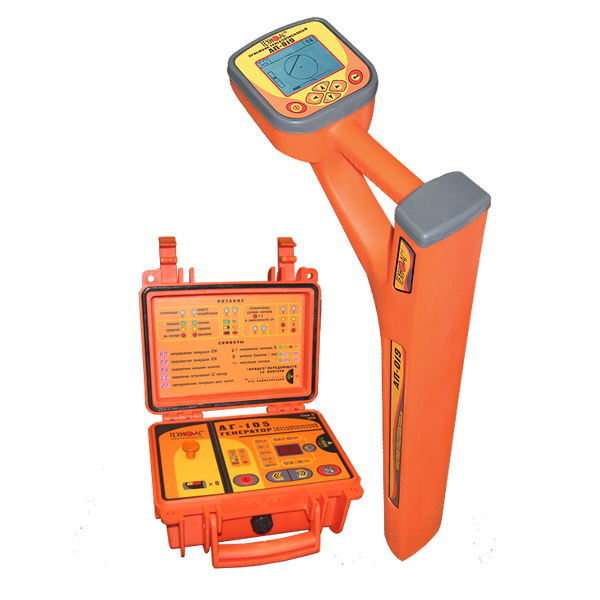

Приемник "АП-019.1"
Генератор "АГ-105"
Чехол

Дополнительное оборудование

Датчик контроля качества изоляции "ДКИ-117"
Датчик-определитель дефектов коммуникаций "ДОДК-117"
Клещи индукционные "КИ-110"
Накладная рамка "НР-117"
Индукционная антенна "ИЭМ-301.3"
Головные телефоны

Технические характеристики

Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
Напряжение питания	7…15 В
Батарейный комплект «тип С 8»	8 щелочных («alkaline») элементов 1,5 В «тип С»
Выходной усилитель мощности	Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216?180?105 мм
Вес, кг	2
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+50 °С
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Приёмник
Центральная частота фильтра приемника (f), Гц	Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192 Гц
Добротность фильтра приемника (Q)	Не менее 100
«Широкая полоса» (ШП), Гц	50…10 000
Подключаемые внешние датчики *	ДКИ, ДОДК, КИ
Определение глубины залегания	Автоматически в режиме «ТРАССА»
Точность определения глубины залегания	± 5%
Определение эффективного тока в трассе	Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе	± 5%
Визуальная индикация	Графический LCD 320х240 с LED подсветкой
Звуковая индикация	Головные телефоны
Встроенный излучатель
Питание	4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей	Не менее 20 час.
Диапазон температур эксплуатации / хранения, °С	-20…+45
Степень защиты от влаги и пыли	IP54
Габаритные размеры, мм	330х140х700
Масса не более, кг	2,0 кг
