Трубы для кабеля ПРОТЕКТОРФЛЕКС ПЭН предназначены для прокладки низковольтной кабельной линии путем горизонтально-направленного бурения (ГНБ). Также возможна прокладка линии в траншеях и способом прокола. Серия ПЭН подходит для работы со сложными видами грунта.

Трубы серии ПЭН соответствуют техническим условиям ТУ 2248-002-34311042-2015 и обеспечивают надежную защиту кабеля от механических повреждений извне (камнями и другими элементами среды), а также от последствий просадки грунта или дорожного полотна.

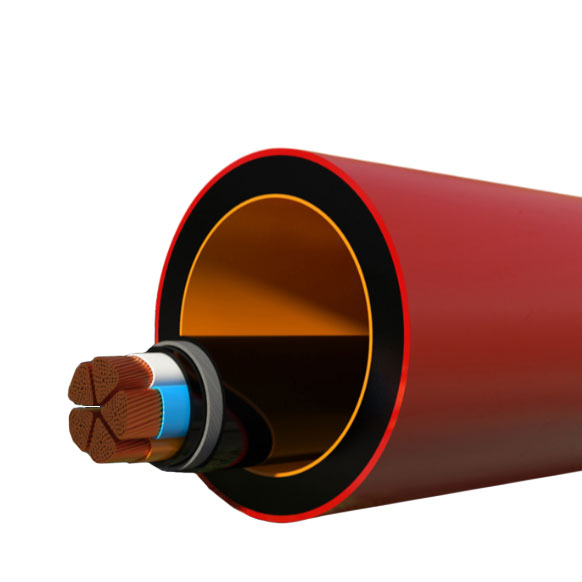

Корпус трубы — трехслойный.

Соэкструдированный внешний слой трубы позволяет оценивать качество проведенных монтажных работ и легко выявлять поврежденные участки при наличии таковых. Наличие маркерного слоя также облегчает контроль целостности кабелевода в процессе эксплуатации.

Внутренний слой выполнен из негорючего полиэтилена. Это позволяет обеспечить дополнительную защиту кабельной линии в случае возгорания изнутри.

Достоинства труб ПЭН

Не поддерживает горения;
Устойчивость к коррозии;
Устойчивы к последствиям короткого замыкания;
Сварка встык;
Стабильная механическая прочность на протяжении всего времени эксплуатации;
Позволяют прокладку на большие расстояния способом ГНБ.

Другие пластиковые трубы для кабеля вы можете посмотреть в основном разделе.

Технические характеристики

Основные характеристики
Максимальное напряжение, кВ	0,4 – 1
Внешний диаметр, мм	Ø110 – Ø630
Толщина стенки трубы, мм	Таблица типоразмеров
Дополнительные характеристики
Материал трубы	Полимерный компаунд Внешний слой – соэкструдированный, Внутренний слой – негорючий
Цвет корпуса	Красный
Способ соединения	Сварка встык
Стандарты	ТУ 2248-002-34311042-2015 ГОСТ Р МЭК 61386.24-2014 ГОСТ Р МЭК 61386.1-2014 ГОСТ Р МЭК 61386.22-2014
Условия эксплуатации
Категория стойкости к горению	ПВ-0
Температура стойкости к нагретой проволоке, °C	960
Температурный диапазон, °C	-70…+40 – длительно -70... +125 – кратковременно
Гарантия на оборудование
Срок эксплуатации	50 лет
Логистика
Габаритные размеры (ширина х высота х глубина), мм	—
Объем, м³	—
Вес нетто, кг	—

Допустимый радиус изгиба кабельных труб ПЭН

Производитель: ООО "ЭнергоТэк"

Файлы для загрузки:

Описание	Дата и размер
Технические характеристики труб ПРОТЕКТОРФЛЕКС ПЭН.pdf	11.10.2019 19:05:52 1582651 kb.

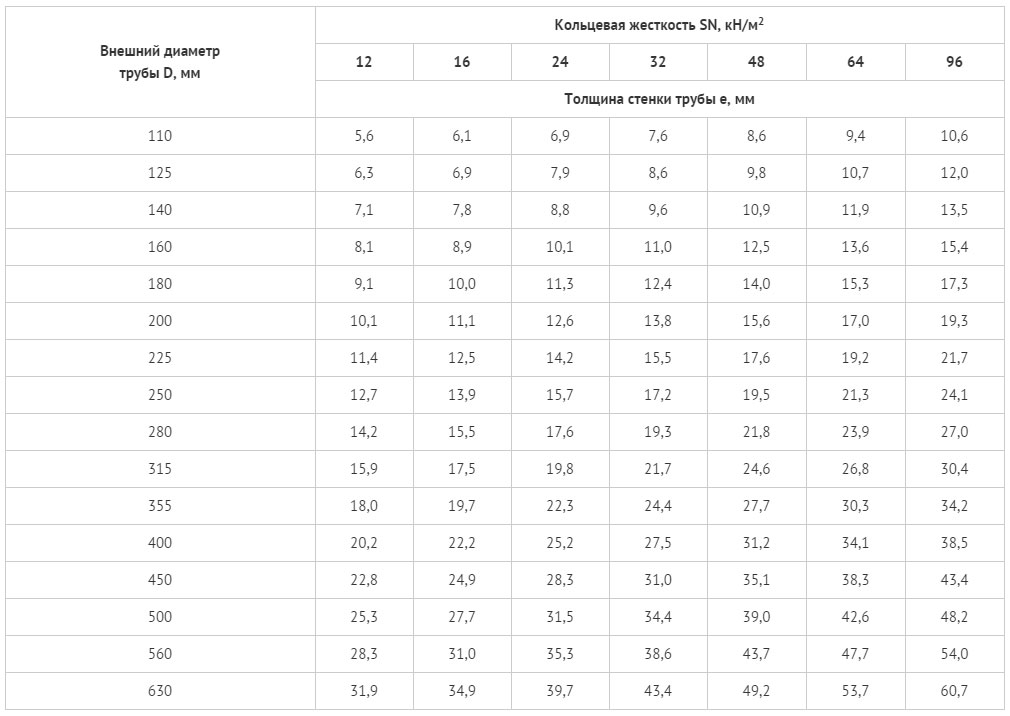

Типоразмеры полимерных труб для кабеля ПЭН
