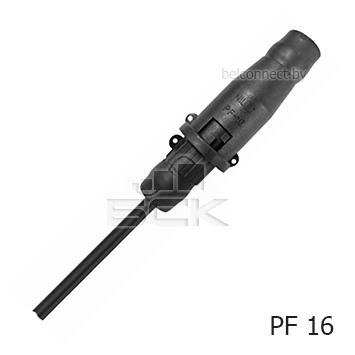

Держатель предохранителя типа PF-R, PF-P, PF-RP

Конструкция:

• Держатель предохранителя типа PF-R состоит из разъемного герметичного пластмассового корпуса, двух контактных наконечников и пружины. Держатели предохранителя типов PF-P и PF-RP имеют дополнительно гибкий изолированный вывод, присоединенный к одному из двух контактных наконечников способом опрессовки.
• Наконечники для ответвительных проводов, входящие в состав держателей типов PF-R и
  PF-RP, имеют винтовой зажим. Наконечники держателей типа PF-P требуют опрессовки.
• Гибкий вывод выполнен в виде изолированной алюминиевой многопроволочной жилы длиной
  25 см, предназначенной для присоединения к магистральной изолированной или неизолированной жиле с помощью ответвительного зажима.
• Держатель позволяет применять съемные трубчатые предохранители длиной 30-40 мм и диаметром 8,5-14 мм.

Примечание:

• Для опрессовки наконечников для держателей типов PF-6RP, PF-10 P, PF-16 P следует применять пресс-клещи с шестигранными матрицами номинала 10 мм2 и для держателей типа PF-25 P – с шестигранными матрицами номинала 16 мм².
