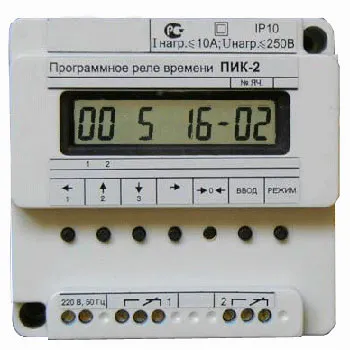

Универсальные программируемые реле времени серии "ПИК" предназначены для включения и выключения по вводимой пользователем программе в заданные дни и времена суток различных электротехнических устройств.

Исполнение программы привязано к реальному времени.

Программа работы реле записывается с помощью органов управления, расположенных на лицевой поверхности. Реле имеют встроенный аккумулятор, который обеспечивает работу встроенных часов и автоматически подзаряжается при наличии сетевого питания. Энергонезависимая память сохраняет записанную программу неограниченно долго даже при длительном отсутствии сетевого напряжения и разряде аккумулятора.

Данные модификаций реле

Параметр	ПИК-2	ПИК-2Т	ПИК-2П
Цикл программы	Сутки или неделя	Сутки или неделя	Программируемый - устанавливается пользователем в пределах от 1 до 511 суток
Максимальное число команд в цикле (ячеек памяти)	100	100	504
Дополнительные возможности	Команда включения канала на заданное время ("таймер") - устанавливается пользователем в пределах от 1 с до 99 час 59 мин 59 с	Два вида команд "таймер" различной длительности в диапазоне от 1 с до 99 час 59 мин 59 с
Рекомендуемые области применения	Управление освещением, рекламой, вентиляцией, технологическим, испытательным и холодильным оборудованием, термопечами, поливом на садовом участке, работой насосов для подачи воды в высотных зданиях и т.д. Обеспечение режима искусственного светового дня на птицефабриках. Управление звонками в учебных заведениях (используя команды "таймер").	Управление звонками в учебных заведениях (наличие двух видов команд типа "таймер" позволяет иметь различные длительности для обычных и предварительных звонков).	Управление освещением по годовой программе. Обеспечение режима искусственного светового дня на птицефабриках, позволяет сразу записать программу на весь цикл высадки птицы.

Другие таймеры смотри в каталоге низковольтного оборудования

Технические характеристики

Основные характеристики
Количество выходных каналов	2
Диапазон регулирования времени	1 с – 99 ч 59 мин 59 с
Точность хода реле, с/сутки	1,5
Нагрузочная способность выходных контактов, А	10
Минимальный интервал между командами, с	60
Число ячеек памяти	100 / 504
Дополнительные характеристики
Установка	На DIN-рейке, на поверхности
Материал корпуса	Пластик
Цвет корпуса	Серый
Стандарты	ТУ 27.33.13-006-31940263-2018
Условия эксплуатации
Напряжение питания, В	220
Частота сети, Гц	50
Температурный диапазон, °C	-10...+40
Гарантия на оборудование
Срок гарантии, мес	25
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	92 х 90 х 56
Объем, м³	0,0005
Вес нетто, кг	0,25

Производство: ООО «ТАУ»
