Область применения:
- Проверка изоляции кабелей и проводов.

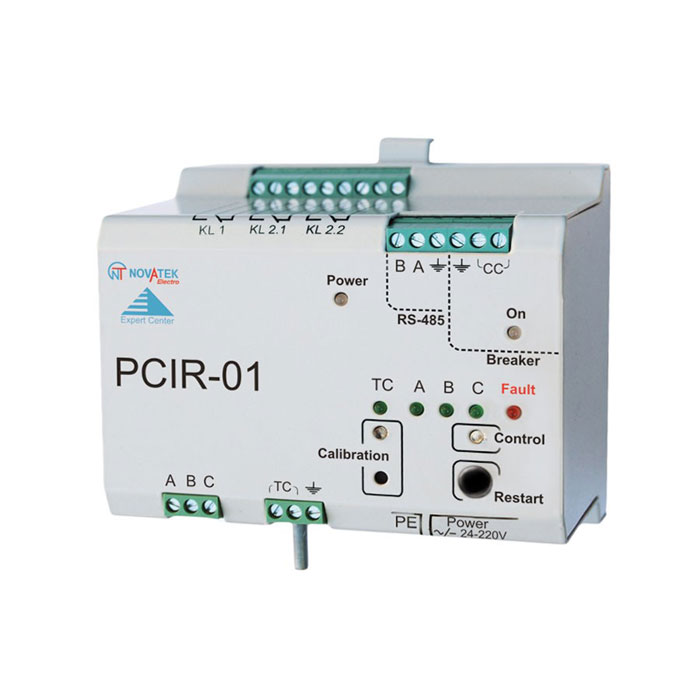

Назначение мегаомметра ППКСИ-01
Прибор предварительного контроля сопротивления изоляции ППКСИ-01 совместно с блоком высоковольтных делителей предназначен для измерения и контроля сопротивления изоляции кабельных линий 3-фазной цепи в ячейках комплектных распределительных устройств (КРУ) класса напряжения 6-10 кВ перед включением силового выключателя.
В случае, если уровень изоляции кабеля отходящей линии находится в пределах, обеспечивающих безаварийную работу, ППКСИ разрешает прохождение сигнала на включение силового выключателя в КРУ.
В случае, если уровень изоляции кабеля отходящей линии ниже определенного опасного уровня, ППКСИ выдает сигнал, запрещающий включение силового выключателя.
Принцип работы измерителя сопротивления ППКСИ-01
Принцип действия ППКСИ-01 основан на измерении тока утечки на землю при подключении к фазовому проводнику высокостабильного малошумящего источника постоянного опорного напряжения (ИОН). ИОН подключается к фазовому проводнику через цепочку высокостабильных прецизионных резисторов.
