| Основные характеристики | |
| Рабочее напряжение, кВ | 8,2 |
| Пропускная способность, А | 550 |
| Дополнительные характеристики | |
| Материал корпуса | Пластик |
| Цвет корпуса | Черный |
| Стандарты |
ГОСТ 14254-2015 ТУ 3599-027-56227313-2017 |
| Условия эксплуатации | |
| Степень защиты, IP |
IP68 |
| Климатическое исполнение | УХЛ1 |
|
Температурный диапазон, °C |
-60…+40 |
| Гарантия на оборудование | |
| Срок эксплуатации, лет | 50 |
| Логистика | |
| Габаритные размеры (ширина х высота х глубина), мм | 300 х 110 х 210 |
| Объем, м³ | 0,0069 |
| Вес нетто, кг | 6 |

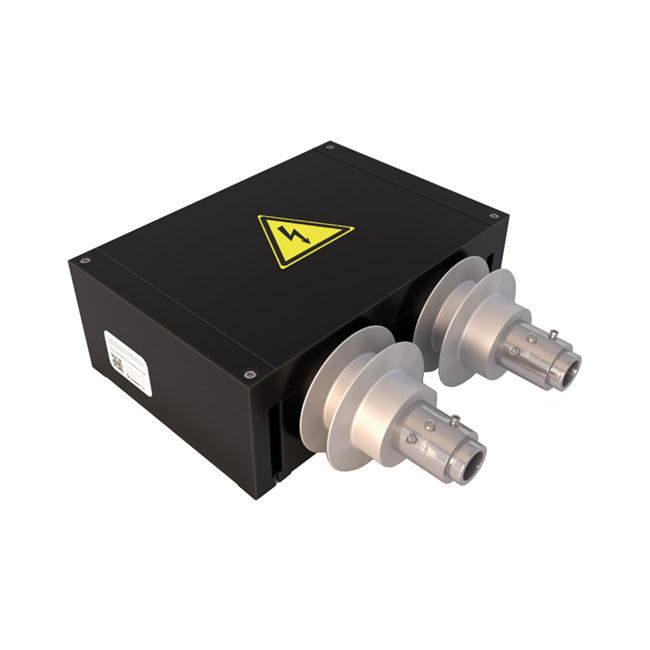

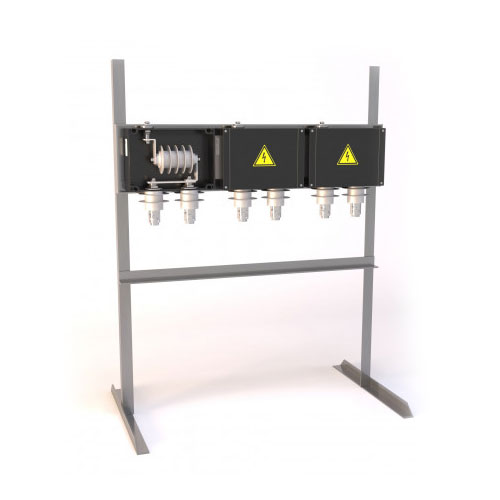

Коробка транспозиции КТП-О/ОПН, однофазная
- Организация узлов транспозиции;
- Транспозиция экранов силовых кабелей 6–500 кВ.
Назначение коробки транспозиции
Вследствие определенных условий доля потерь активной мощности может быть соизмерима или превышать до нескольких раз потери мощности в жиле, которые в нормальном режиме эксплуатации кабеля должны быть минимальны. Подобное может происходить при:
- высоких значениях токов короткого замыкания,
- неверно подобранных характеристиках экрана кабеля,
- а также при возникновении в кабеле значительной доли токов нулевой последовательности.
Более того, тепловая энергия, выделяемая экраном в случае высоких потерь, вызывает преждевременное старение изоляции, что может привести к быстрому выходу кабеля из строя.
Одним из эффективных способов снижения потерь активной мощности в экранах кабельных линий номинальным напряжением 6-500 кВ является транспозиция экранов жил кабелей. Оптимальное и эффективное конструктивное решение данного метода – транспозиционная коробка производства компании ЭнергоТэк.
Коробки однофазные ЭнергоТэк предназначены для снижения активных потерь и снижения рабочей температуры в протяженных кабельных линиях (от и более 1 км) и устанавливаются на каждую токоведущую жилу кабеля номинальным напряжением от 6 до 500 кВ включительно. Модификация КТП-О/ОПН оснащена нелинейным ограничителем перенапряжений, который необходим для защиты внешней изоляции кабеля.
Устройство однофазной коробки транспозиции

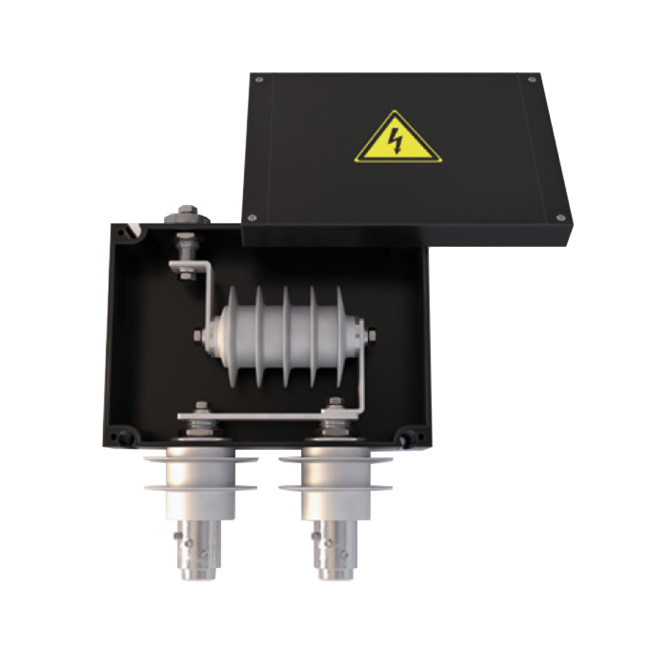

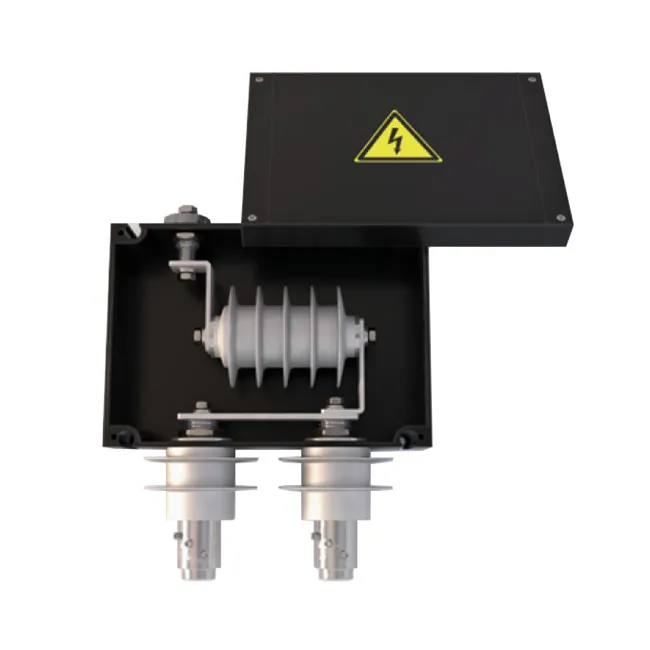

Представляет собой герметичный пластиковый малогабаритный ящик, оснащенный двумя проходными изоляторами (ввод и вывод), соединенными последовательно, и выводом болта заземления, подсоединенного параллельно напрямую или через ОПН в зависимости от модификации. Экраны смежных фаз подсоединяются к вводу и выводу коробки болтовым соединением и заземляются.
Достоинства транспозиционных коробок КТП-О/ОПН
- широкая область применения устройства;
- малые габаритные размеры;
- простота монтажа;
- разнообразие допустимых методов прокладки кабельных линий;
- герметичное исполнение IP68, позволяющее производить монтаж под водой;
- пластиковый корпус, не требующий заземления;
- однофазное исполнение, позволяющее реализовывать схему как неполного, так и полного цикла транспозиции.
Таким образом, сочетая в себе элегантное техническое решение, надежность, простоту конструкции и разнообразие применения, данное устройство может многократно снизить потери мощности, обезопасить от непредвиденных отказов в работе и улучшить экономические показатели системы электроснабжения в целом.
|
|
|
|
