Коробка транспозиции КТП-Т/ОПН, трехфазная

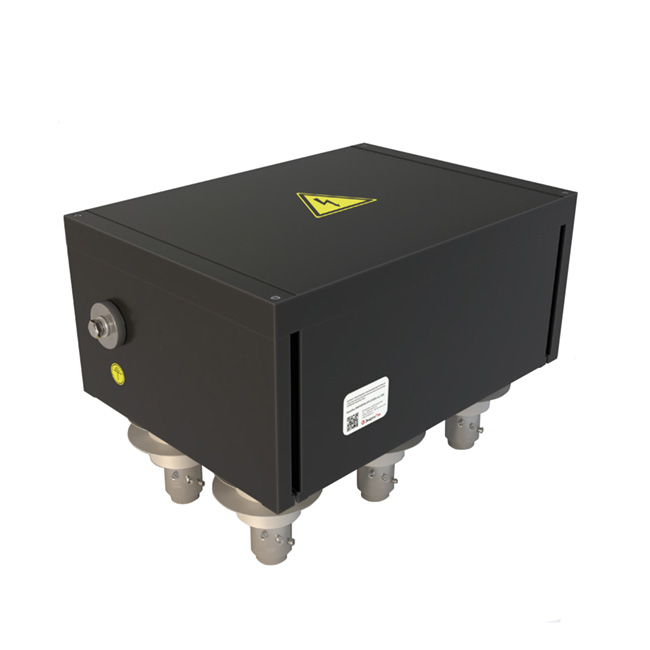

Коробка транспозиции КТП-О/ОПН ЭнергоТэк, 8,2 кВ, 550А
Коробка транспозиции КТП-О/ОПН ЭнергоТэк, 8,2 кВ, 550А
Область применения:
  • Организация узлов транспозиции;
  • Транспозиция экранов силовых кабелей 6–500 кВ.

Описание Характеристики Поддержка
Запросить цену

Использование трехфазных коробок транспозиции КТП-Т/ОПН

Коробки транспозиции от «Энерготэк» являются основой для экранированных схем кабельных сетей в диапазоне 6-500 кВ.

Полноценный единичный цикл при транспозиции экрана требует наличия пары коробок, разделяющих участок на три отрезка равной длины. Для пары циклов потребуется уже 5 узлов, что поделит трассу на 6 равнозначных участков. Масштабирование можно продолжать до бесконечности, в зависимости от поставленной задачи и корреляции по рабочим коэффициентам.

Узлы монтируются на трассовых линиях в специализированных колодцах или на стойках.

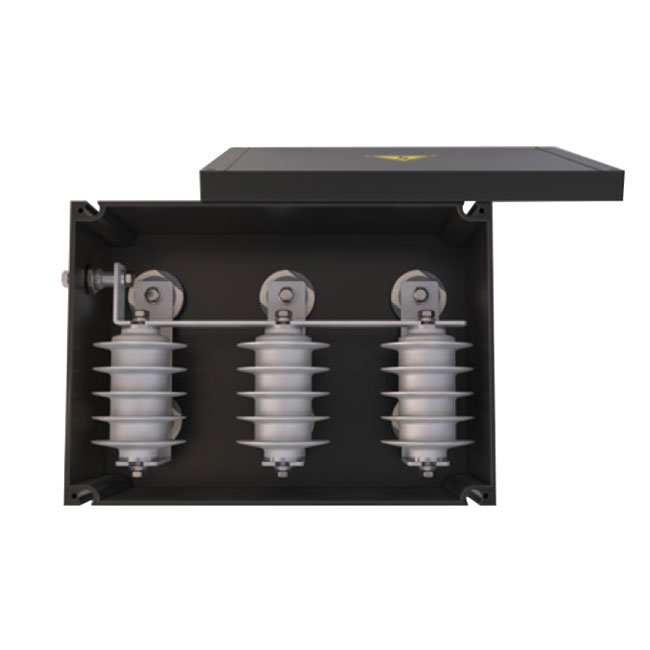

Выпускается в двух исполнениях — ОПН и ЗМЛ. Модификация ОПН содержит нелинейный ограничитель напряжения, позволяет погасить импульсное перенапряжение.Обе модификации обладают надежным диэлектрическим корпусом из пластика.

Базовые преимущества транспозиционных коробок КТП

Коробки транспозиции трехфазного тока от «Энерготэк» являются высокотехнологичным продуктом, обладающим следующими уникальными свойствами и отличиями от конкурентных аналогов:

  • Компактные геометрические параметры и удобная компоновка контактов для подключения.
  • Малый вес конструкции позволяет монтаж в любой точку, отвечающей требованиям электробезопасности.
  • Корпус не требует заземления, он не подвержен коррозии и воздействию пламени, а также герметичен.
  • Монтаж не требует нарушения целостности заводской сборки.
  • Отключать нелинейный ограничитель напряжения на кабелях с напряжением до 10 кВ не требуется для проведения опытных испытаний.
Технические характеристики
Основные характеристики
Рабочее напряжение, кВ 8,2
Пропускная способность, А  550
Дополнительные характеристики
Материал корпуса Пластик
Цвет корпуса Черный
Стандарты  ГОСТ 14254-2015
ТУ 3599-027-56227313-2017
Условия эксплуатации
Степень защиты, IP IP68
Климатическое исполнение УХЛ1
Температурный диапазон, °C
-60…+40
Гарантия на оборудование
Срок эксплуатации, лет 50
Логистика
Габаритные размеры (ширина х высота х глубина), мм  420 х 190 х 300
Объем, м³  0,0239
Вес нетто, кг 17

Производитель: ООО «ЭнергоТэк»

Файлы для загрузки:

Описание Дата и размер
Коробки_Транспозиции_Трехфазные_ЭнергоТэк.pdf 25.10.2019 16:44:11
273808 kb.
