| Основные характеристики | |
| Номинальное напряжение, кВ | 6–500 |
| Дополнительные характеристики | |
| Материал корпуса | Пластик |
| Цвет корпуса | Черный |
| Стандарты |
ГОСТ 14254-2015 ТУ 3599-027-56227313-2017 |
| Условия эксплуатации | |
| Степень защиты, IP |
IP68 |
| Климатическое исполнение | УХЛ1 |
|
Температурный диапазон, °C |
-60…+40 |
| Гарантия на оборудование | |
| Срок эксплуатации, лет | 50 |
| Логистика | |
| Габаритные размеры (ширина х высота х глубина), мм | 420 х 190 х 300 |
| Объем, м³ | 0,0239 |
| Вес нетто, кг | 17 |

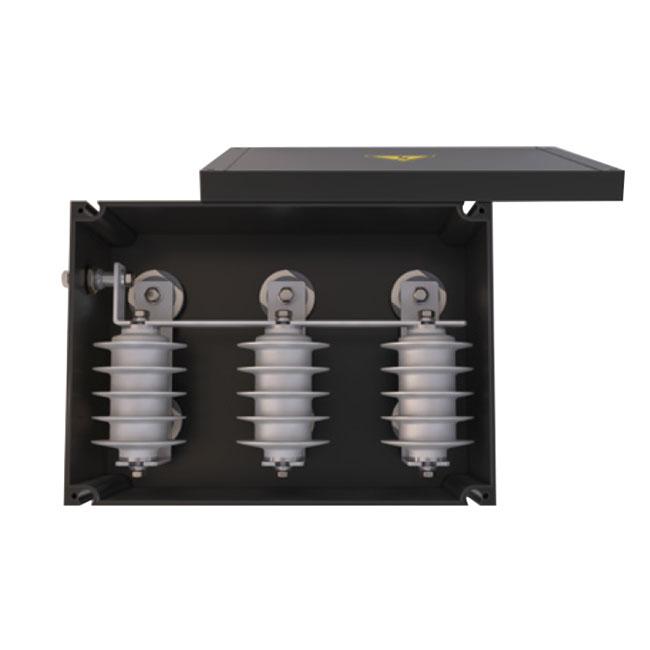

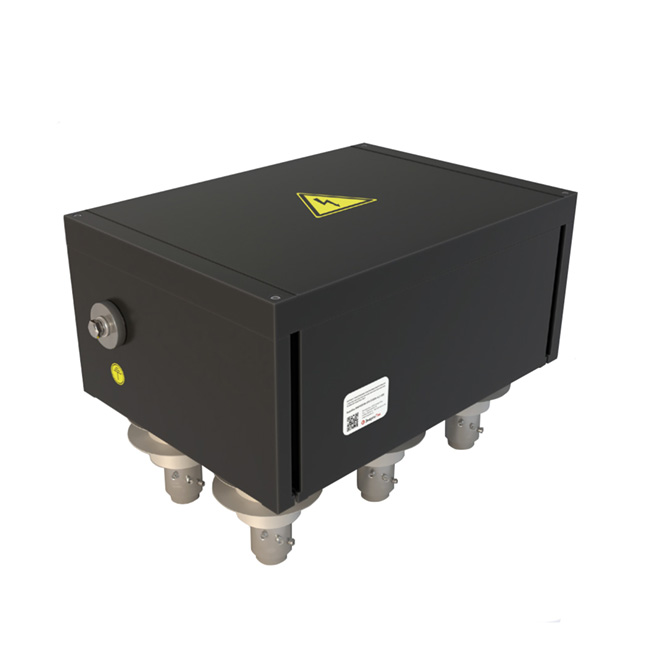

Коробка транспозиции КТП-Т/ЗМЛ, трехфазная
- Организация узлов транспозиции;
- Транспозиция экранов силовых кабелей 6–500 кВ.
Использование трехфазных коробок транспозиции КТП-Т/ЗМЛ
Коробки транспозиции от «Энерготэк» являются основой для экранированных схем кабельных сетей в диапазоне 6-500 кВ.
Полноценный единичный цикл при транспозиции экрана требует наличия пары коробок, разделяющих участок на три отрезка равной длины. Для пары циклов потребуется уже 5 узлов, что поделит трассу на 6 равнозначных участков. Масштабирование можно продолжать до бесконечности, в зависимости от поставленной задачи и корреляции по рабочим коэффициентам.
Узлы монтируются на трассовых линиях в специализированных колодцах или на стойках.
Выпускается в двух исполнениях — ОПН и ЗМЛ. Модификация ЗМЛ применяется:
- Для компенсации некачественного заземления в местах соединения равнозначных по базовым параметрам циклов;
- Для замены или подстраховки контура заземления в высоковольтных трехфазных сетях электроснабжения.
Базовые преимущества транспозиционных коробок КТП
Коробки транспозиции трехфазного тока от «Энерготэк» являются высокотехнологичным продуктом, обладающим следующими уникальными свойствами и отличиями от конкурентных аналогов:
- Компактные геометрические параметры и удобная компоновка контактов для подключения.
- Малый вес конструкции позволяет монтаж в любой точку, отвечающей требованиям электробезопасности.
- Корпус не требует заземления, он не подвержен коррозии и воздействию пламени, а также герметичен.
- Монтаж не требует нарушения целостности заводской сборки.
- Отключать нелинейный ограничитель напряжения на кабелях с напряжением до 10 кВ не требуется для проведения опытных испытаний.
|
|
|
|
Файлы для загрузки:
| Описание | Дата и размер | |
| Коробки_Транспозиции_Трехфазные_ЭнергоТэк.pdf | 25.10.2019 16:48:40 273808 kb. |
