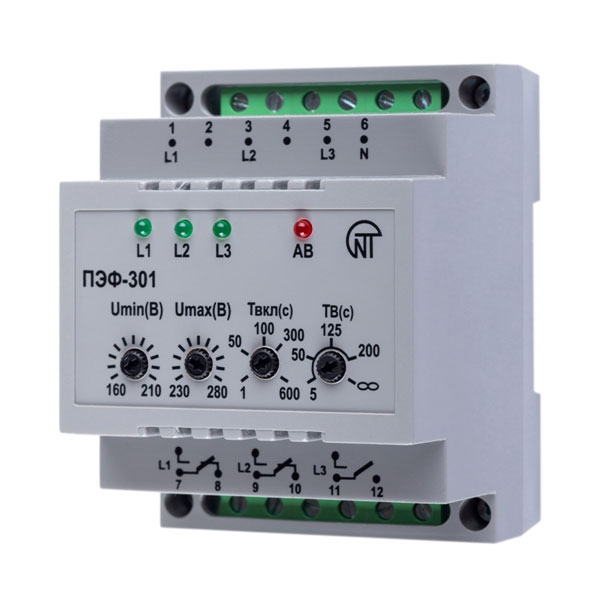

Электронный переключатель фаз ПЭФ-301 применяется для осуществления бесперебойного питания однофазных потребителей, как бытовых, так и промышленных, от сети трехфазной нагрузки.

Основными достоинствами устройства являются следующие функции:

Использование ПЭФ-301 позволяет обеспечить надежную защиту оборудования от недопустимых колебаний напряжения в сети.
Возможность пользовательской настройки порогов и времени срабатывания переключателя позволяет задать значения, отвечающие рекомендованным для оборудования различного назначения.

Принцип работы переключателя фаз

Основные функции ПЭФ-301 следующие:

Осуществление постоянного контроля значений напряжения на каждой из фаз (L1, L2, L3) трехфазной сети;
Автоматическое включение и отключение нагрузки при выходе значения текущего напряжения за минимальный или максимальный пороги, заданные пользователем при настройке изделия.

Фаза L1 является приоритетной. Это означает, что, при условии нормальных параметров на всех фазах, питание однофазной нагрузки будет осуществляться через нее.

При выходе значения напряжения на фазе L1 за установленные пределы происходит переключение нагрузки на одну из двух оставшихся фаз. По возвращении параметров приоритетной фазы к норме начинается отсчет времени возврата и происходит переключение нагрузки.

В случае, если ни на одной из фаз параметры сети не соответствуют норме, ПЭФ-301 автоматически отключает питание потребителя.

Технические характеристики

Основные характеристики
Номинальное фазное напряжение, В	220
Частота сети, Гц	45–55
Диапазон срабатывания, В	160 - 210 — Umin 230 - 280 — Umax
Диапазон регулирования времени повторного включения, с	1–600
Коммутируемый ток выходных контактов, А, не менее	16
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Пластик
Цвет корпуса	Белый
Условия эксплуатации
Потребляемая мощность (под нагрузкой), не более, ВА	1,0
Степень защиты, IP	40 — прибор 20 — клеммник
Климатическое исполнение	УХЛ4
Температурный диапазон, °С	-35...+55
Гарантия на оборудование
Срок гарантии, мес	36
Срок эксплуатации, мес	—
Логистика

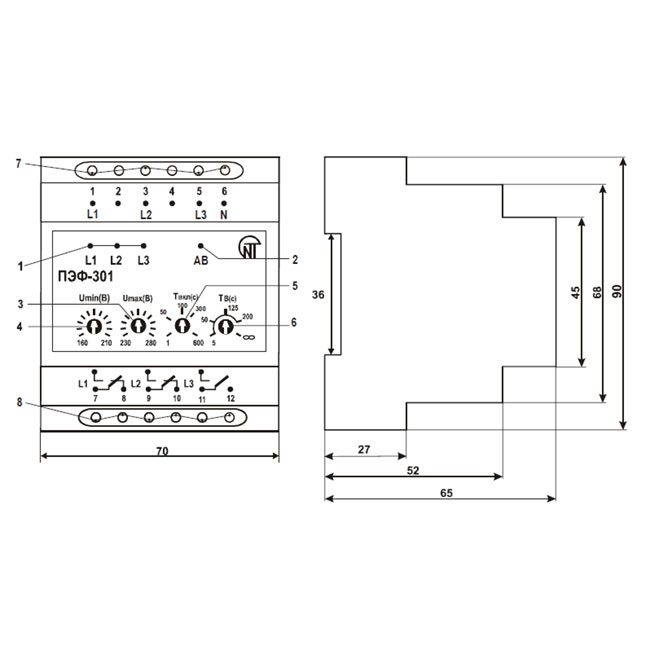

Габаритные размеры (ширина x высота x глубина), мм	70 х 90 х 65
Объем, м³	0,0004
Вес нетто, кг	0,2

Производитель: ООО «Новатек-Электро»

Файлы для загрузки:

Описание	Дата и размер
Паспорт Переключатель Фаз ПЭФ-301.pdf	19.07.2021 10:24:09 318885 kb.

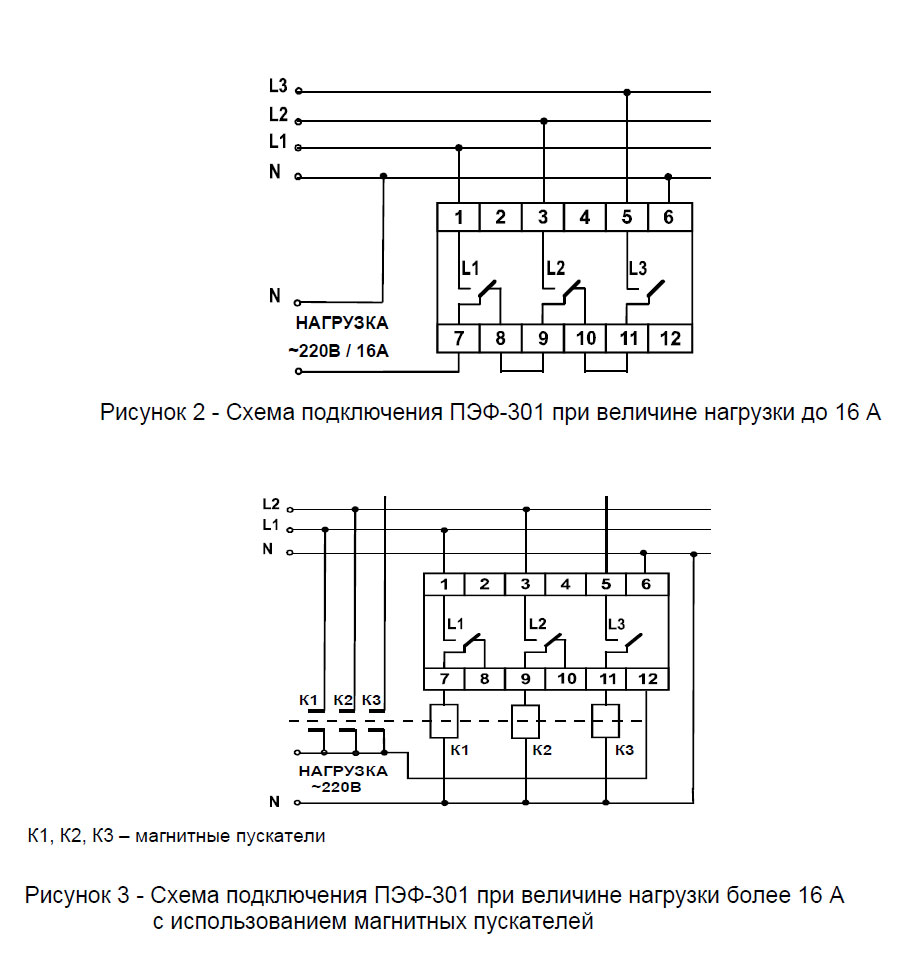

Подключение переключателя фаз ПЭФ-301
