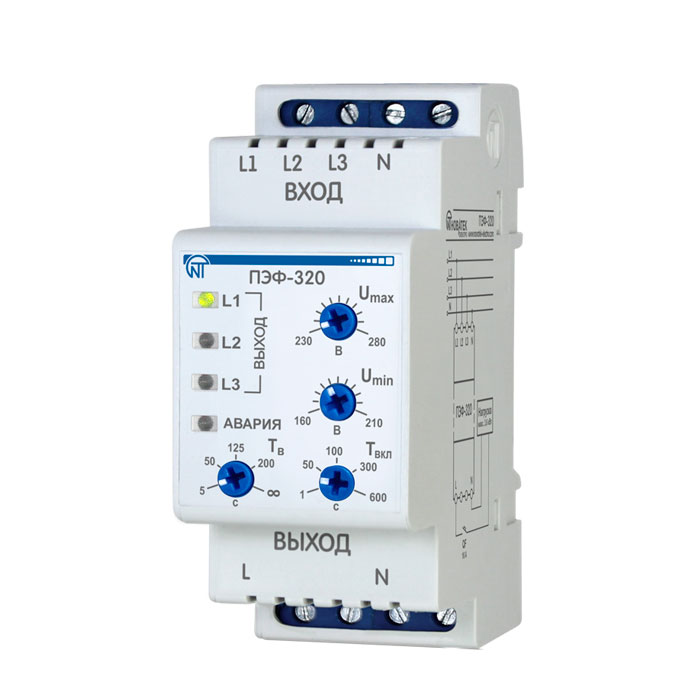

Электронный переключатель фаз ПЭФ-320 применяется для осуществления бесперебойного питания однофазных потребителей, как бытовых, так и промышленных, от сети трехфазной нагрузки.

Основными достоинствами устройства являются следующие функции:

Использование ПЭФ-320 позволяет обеспечить надежную защиту оборудования от недопустимых колебаний напряжения в сети.
Возможность пользовательской настройки порогов и времени срабатывания переключателя позволяет задать значения, отвечающие рекомендованным для оборудования различного назначения.

Принцип работы переключателя фаз

Основные функции ПЭФ-320 следующие:

Осуществление постоянного контроля значений напряжения на каждой из фаз (L1, L2, L3) трехфазной сети;
Автоматическое отключение нагрузки при выходе значения текущего напряжения за минимальный или максимальный пороги, заданные пользователем при настройке изделия.

Фаза L1 является приоритетной. Это означает, что, при условии нормальных параметров на всех фазах, питание однофазной нагрузки будет осуществляться через нее.

При выходе значения напряжения на фазе L1 за установленные пределы происходит переключение нагрузки на одну из двух оставшихся фаз. По возвращении параметров приоритетной фазы к норме начинается отсчет времени возврата, и происходит переключение нагрузки. В случае, если в течение отсчета времени АПВ значение нагрузки снова выходит за допустимые пределы, отсчет повторяется.

В случае, если ни на одной из фаз параметры сети не соответствуют норме, ПЭФ-320 автоматически отключает питание потребителя. Переключение на фазу с недопустимыми показателями не производится. При отключенной нагрузке контроль значений всех фаз продолжается.

Изделие осуществляет автоматическое повторное подключение нагрузки к той фазе, параметры которой восстановятся первыми.

Технические характеристики

Основные характеристики
Диапазон срабатывания, В	160 - 210 — Umin 230 - 280 — Umax
Диапазон регулирования времени возврата на приоритетную фазу, Tв, с	5 – 200
Диапазон регулирования времени повторного включения, с	1 – 600
Коммутируемый ток выходных контактов, А	16
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Самозатухающий пластик
Цвет корпуса	Белый
Стандарты	ТУ 3425-001-71386598-2005
Условия эксплуатации
Номинальное фазное напряжение, В	230
Частота сети, Гц	45–55
Напряжение, при котором сохраняется работоспособность по одной фазе, В	120
Потребляемая мощность (под нагрузкой), не более, Вт	1,2
Степень защиты, IP	40 — прибор 20 — клеммник
Климатическое исполнение	УХЛ3.1
Температурный диапазон, °С	-35...+55
Гарантия на оборудование
Срок гарантии, мес	60
Срок эксплуатации, мес	120
Логистика
Габаритные размеры (ширина x высота x глубина), мм	36 х 90,2 х 64,5
Объем, м³	0,0002
Вес нетто, кг	0,15

Производитель: ООО «Новатек-Электро»

Файлы для загрузки:

Описание	Дата и размер
Паспорт Автоматический Переключатель Фаз ПЭФ-320.pdf	19.07.2021 10:24:28 546220 kb.

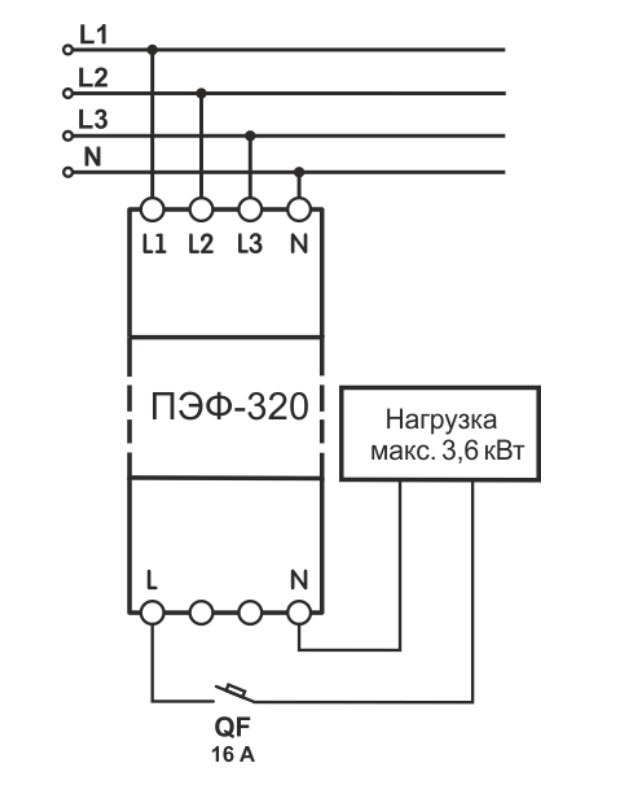

Подключение переключателя фаз ПЭФ-320
