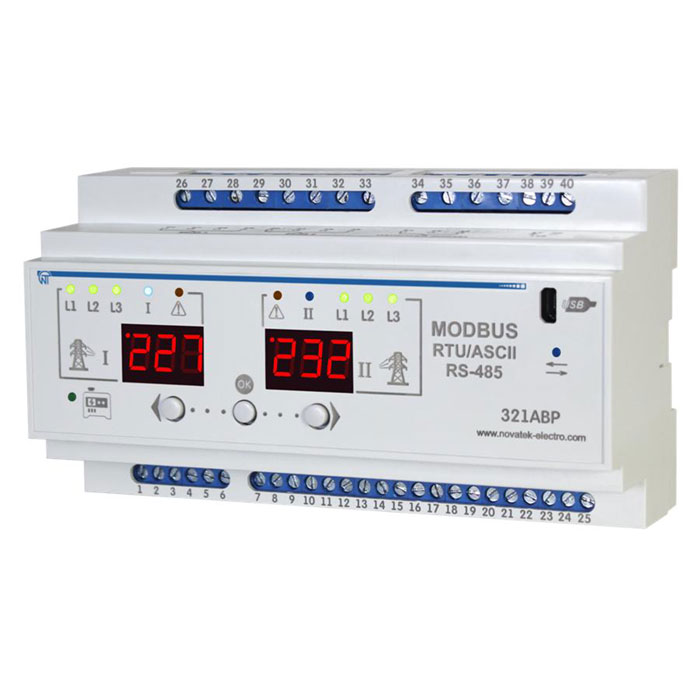

Трехфазный блок управления АВР ПЭФ-321 предназначен для автоматического переключения трехфазного потребителя с основного источника питания на резервный и наоборот в случае недопустимых параметров сети.

Устройство осуществляет контроль состояния сети и срабатывает в случаях:

Скачков напряжения;
Асимметрии, перекоса, изменения последовательности и обрыва фаз.

Принцип работы блока АВР ПЭФ-321

Изделие осуществляет контроль напряжения на 2-х вводах трехфазных четырехпроводных сетей с глухозаземленной или изолированной нейтралью.

Если на основном вводе (Ввод 1) напряжение выходит за пределы, установленные пользователем, ПЭФ начинает отсчитывать время переключения на резервную сеть. По окончании отсчета происходит переключение на Ввод 2.

При восстановлении параметров приоритетной сети ПЭФ переключает нагрузку на Ввод 1.

Также изделие может осуществлять работу в режимах:

двух равнозначных вводов;
трехфазного ввода 1 и генератора на вводе 2;
только одного рабочего ввода.

Подробное описание процесса подключения, настройки и эксплуатации изделия содержатся в Технической документации.

Вы можете купить трехфазный блок АВР в Минске или с доставкой по Беларуси, позвонив нам по телефонам, указанным на сайте.

Технические характеристики

Основные характеристики
Тип контролируемых линий	2 трехфазных, четырехпроводных ввода
Пороги отключения фазного напряжения Ввод 1, Ввод 2, В	140 – 230 (Umin) 235 – 260 (Umax)
Пороги отключения линейного напряжения Ввод 1, Ввод 2, В	240 – 395 (Umin) 405 – 450 (Umax)
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Самозатухающий пластик
Цвет корпуса	Белый
Условия эксплуатации
Номинальное переменное трехфазное напряжение питания, В	400
Частота сети, Гц	48 – 62
Напряжение, при котором сохраняется работоспособность, В	100 — фазное 450 — линейное
Потребляемая мощность (под нагрузкой), не более, Вт	4
Степень защиты, IP	20
Климатическое исполнение	УХЛ3.1
Температурный диапазон, °С	-35...+55
Гарантия на оборудование
Срок гарантии, мес	120
Срок эксплуатации, мес	120
Логистика
Габаритные размеры (ширина x высота x глубина), мм	156,5 х 90,6 х 56
Объем, м³	0,0008
Вес нетто, кг	0,4

Производитель: ООО «Новатек-Электро»

Файлы для загрузки:

Описание	Дата и размер
Паспорт Блок Управления Трехфазным АВР ПЭФ-321.pdf	19.07.2021 10:24:57 1438245 kb.

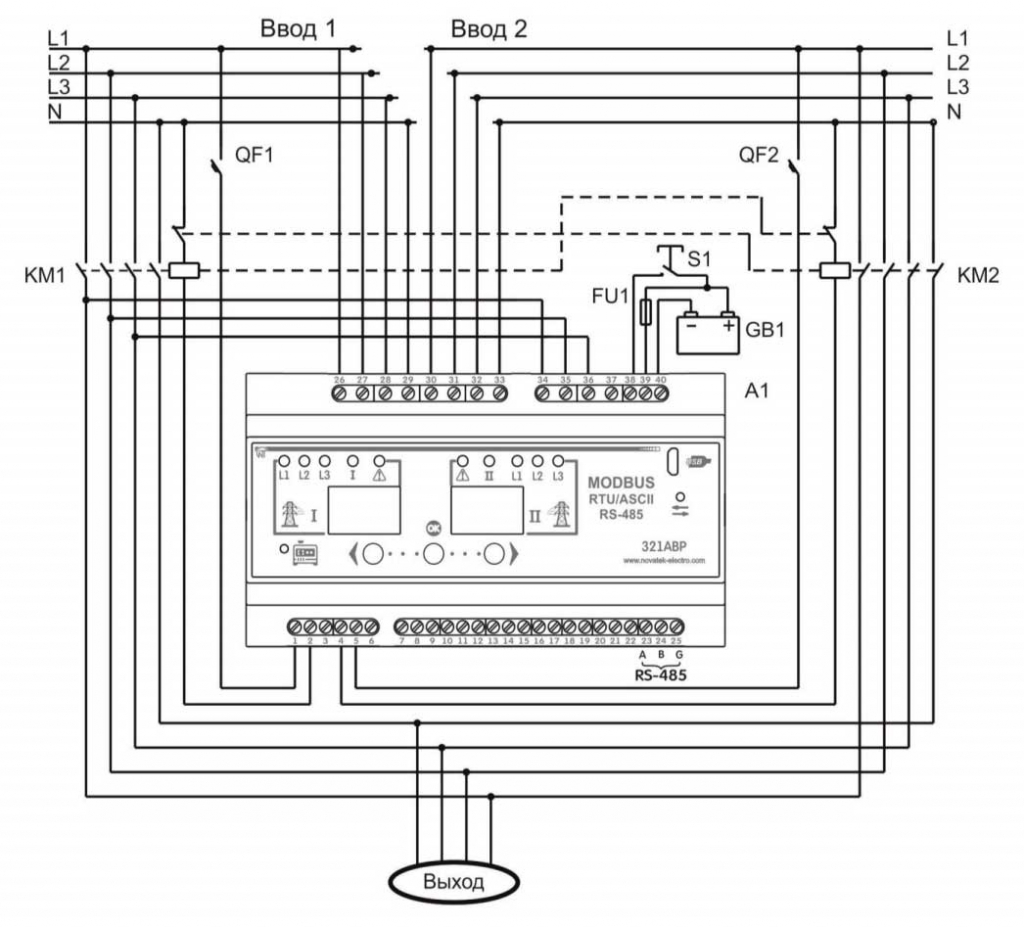

Подключение блока управления АВР ПЭФ-321
