| Модель: | ETC 12 (R) | ETC 14 (R) | ETC 24 (R) | |
| 1. Выходы синхронизации вторичных часов: | ||||
| количество выходов | 1 | 1 | 2 | |
| тип линии | импульсная | настраиваемая - импульсная/ MOBALine | ||
| тип сигнала на импульсной линии – импульсы чередующейся полярности (24 В) | минутные, 1/2 минутные, секундные и DCF импульсы | |||
| тип сигнала на линии MOBALine | - | код MOBALine | ||
| максимальный ток по всем импульсным линиям | 500 мА | 700 мА | 1000 мА | |
| максимальный ток по всем линиям MOBALine | - | 500 мА (эф.) | 700 мА (эф.) | |
| независимый выбор типа линии, сигнала и часового пояса | - | + | + | |
| контроль значения тока на линии с выдачей сигнала ошибки | - | - | + | |
| перераспределение мощности между линиями | - | - | + | |
| автоматическая защита линий от перегрузки | + | + | + | |
| 2. Программируемые релейные выходы: | ||||
| количество встроенных выходов | 2 | 4 | 4 | |
| тип коммутации встроенных выходов («сухой контакт») | переключение | |||
| коммутируемый ток при напряжении ~230 В | 10 А | |||
| количество дополнительных релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine) | - | 60 | 60 | |
| 99 недельных циклов, 64 программы реле | ||||
| общее количество командных строк | 1000 | |||
| шаг программы коммутации реле | 1 мин. | |||
| длительность коммутации типа «подача сигнала» | 1-99 сек. | |||
| количество логических входов, влияющих на исполнение канальных программ по схеме И/ИЛИ | - | - | 3 | |
| 3. Контроль и управление: | ||||
| 4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью | + | + | + | |
| цифровая клавиатура с навигацией с помощью меню и выбором языка меню | EN, DE, FR, RU | |||
| загрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm | COM1 | |||
| мониторинг со стороны MTC-CAS (порты RS232/RS422) | - | - | COM1, COM2 | |
| выход реле («сухой контакт») для извещения об ошибках | - | - | + | |
| 4. Системные часы: | ||||
| точность хода без внешней синхронизации, при температуре 20±5°С | 0,1 сек./сутки | |||
| автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации | + | + | + | |
| автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время) | + | + | + | |
| количество предустановленных часовых поясов | 80 | |||
| количество программируемых часовых поясов | 20 | |||
| пассивный запас хода (хранение шкалы времени) | 15 лет | |||
| 5. Источники внешней синхронизации: | ||||
| приёмник DCF 77, MSF 60 (активная токовая петля) | DCF вход | |||
| источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231) | DCF вход | |||
| порт RS232, информационные сообщения в формате IF482 | - | COM1 | ||
| порт RS422, информационные сообщения в формате IF482, TSIP, NMEA | - | COM2 | ||
| модуль CAS часовой станции MTC (порты RS232/RS422) | - | - | COM1, COM2 | |
| 6. Выходы каскадирования: | ||||
| синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В) | DCF выход | |||
| информационные сообщения в формате IF482 (RS232) | COM1 | |||
| информационные сообщения в формате IF482 (RS422) | COM2 | |||
| 7. Питание: | ||||
| сетевое питание, 50 Гц | ~230 В ±10% | ~80-250 В | ||
| максимальная потребляемая мощность при сетевом питании | 14 ВА | 30 ВА | ||
| потребляемый ток от внешнего источника постоянного тока 22-30 В, не более | 0,6 А | 1,5 А | 2 А |

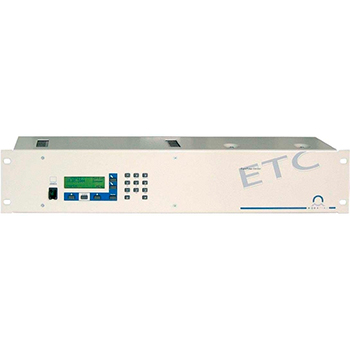

Первичные часы MOBATIME серии ETC
-
Область применения:
- предназначены для управления вторичными часами, цифровыми часами и различными исполнительными устройствами, а также синхронизации компьютеров и электронных устройств в составе систем единого времени небольшого и среднего размера.
Описание
Характеристики
Поддержка
Запросить цену
Первичные часы MOBATIME серии ETC предназначены для управления стрелочными импульсными и самоустанавливающимися часами, цифровыми часами и различными исполнительными устройствами, а также синхронизации компьютеров и электронных устройств в составе систем единого времени небольшого и среднего размера.
Жидкокристаллический дисплей и навигация с помощью меню на русском языке. Возможность привязки к «эталонной» шкале времени с помощью устройств внешней синхронизации. Мониторинг и синхронизация со стороны часовой станции MTC с модулем CAS для работы в составе распределенных систем единого времени.
|
|
|
|
Производитель: MOBATIME
