| Основные характеристики | |
| Период следования импульсов, с | 1 |
| Полярность импульсов | Чередующаяся |
| Длительность импульсов, с |
0,25±0,05 |
| Напряжение, В |
18±4 |
| Дополнительные характеристики | |
| Материал корпуса | Пластик |
| Цвет корпуса | Серый |
| Стандарты | ТУ 4283-001-31940263-2008 |
| Условия эксплуатации | |
|
Напряжение питания, В |
220, 50 Гц |
|
Потребляемая мощность, Вт, не более |
6 |
| Степень защиты, IP | 10 |
|
Температурный диапазон, °C |
-10...+45 |
| Атмосферное давление, кПа | 84... 107 |
| Относительная влажность воздуха, %, не более | 80 |
| Гарантия на оборудование | |
| Срок гарантии, мес | 18 |
| Логистика | |
| Габаритные размеры (ширина х высота х глубина), мм |
160 х 140 х 70 |
| Объем, м³ | 0,0016 |
| Вес нетто, кг, не более | 1,0 |

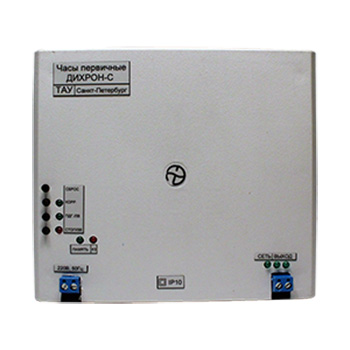

Первичные часы Дихрон-С
-
Область применения:
- предназначены для управления вторичными часами (ВЧ) с плавным ходом стрелок серии "ЧВМП", объединенными в систему единого времени.
Первичные часы (ПЧ) серии "ДИХРОН-С" предназначены для управления вторичными часами (ВЧ) с плавным ходом стрелок серии "ЧВМП", объединенными в систему единого времени.
Выпускается 4 модификации первичных часов:
- "ДИХРОН-С",
- "ДИХРОН-СЧ",
- "ДИХРОН-СК",
- "ДИХРОН-СЧК"
ПЧ "ДИХРОН-С" выдают в линию ВЧ знакопеременные импульсы с периодом 1 с, напряжением (18±4) В и длительностью (0,25±0,5) с. Питание - сеть 220 В, 50 Гц.
ПЧ позволяют осуществлять подгон и останов линии ВЧ, а также полуавтоматический перевод ВЧ на летнее и зимнее время (по нажатию соответствующей кнопки).
В ПЧ предусмотрена защита от короткого замыкания в линии ВЧ.
Диапазон рабочих температур: -10...+45 °С.
Суточный ход при температуре (20±5) °С - не более 1,5 с.
Габаритные размеры корпуса ПЧ - не более 160х140х70 мм, масса - не более 1 кг.
Нагрузочная способность - до 70 ВЧ серии "ЧВМП".
ПЧ имеют встроенный аккумулятор для резервирования линии ВЧ при пропадании сетевого напряжения. При восстановлении сетевого питания аккумулятор автоматически подзаряжается.
При пропадании напряжения в сети на время до 3-х недель ПЧ запоминают время отсутствия сетевого питания, а при его возобновлении автоматически подгоняют линию ВЧ до текущего времени.
ПЧ имеют разъемы "ВХ.КОРР.", позволяющий производить коррекцию ПЧ от внешнего блока коррекции (например, "БК-2") и "ВЫХ.КОРР.", позволяющий производить временную привязку подключенных к ПЧ устройств (других ПЧ, реле времени и т.д.). Наличие этих разъемов позволяет объединять несколько ПЧ в систему единого времени.
ПЧ "ДИХРОН-СЧ" по сравнению с ПЧ "ДИХРОН-С" дополнительно содержат встроенные годовые часы с вечным календарем и цифровой индикацией. Это позволяет обеспечить автоматический переход ВЧ на летнее и зимнее время. Счет времени на цифровых часах осуществляется от выходных секундных импульсов ПЧ.
ПЧ "ДИХРОН-СК" по сравнению с ПЧ "ДИХРОН-С" дополнительно имеют встроенный блок радиокоррекции по сигналу "6 точек", работающий при подключении ПЧ к городской проводной радиотрансляционной сети. Этот блок обеспечивает постоянную привязку ПЧ и ВЧ к точному времени, а также автоматический переход ВЧ на летнее и зимнее время.
ПЧ "ДИХРОН-СЧК" по сравнению с ПЧ "ДИХРОН" дополнительно содержат как встроенные годовые часы с календарем и цифровой индикацией, работающие от выходных минутных импульсов ПЧ, так и блок радиокоррекции, что обеспечивает постоянную привязку ПЧ и ВЧ к точному времени, а также автоматический переход ВЧ на летнее и зимнее время.
|
|
|
|
Файлы для загрузки:
| Описание | Дата и размер | |
| Инструкция по эксплуатации Первичные Часы Дихрон-С.pdf | 08.08.2019 19:54:17 2597291 kb. |
