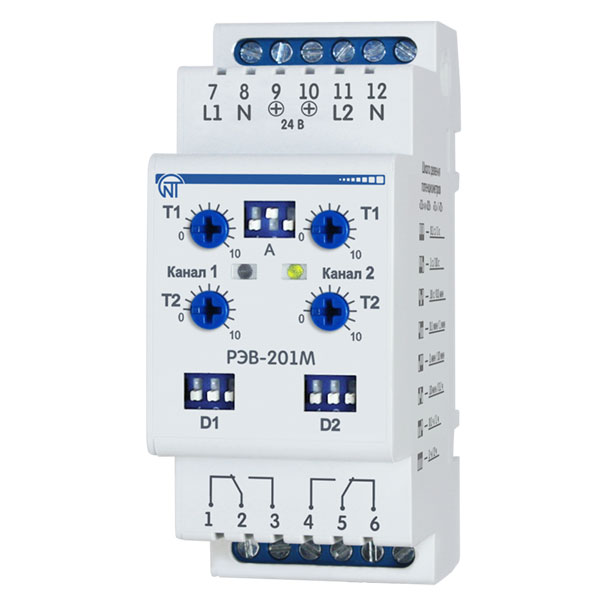

Электронное двухканальное реле времени РЭВ-201М - самая популярная модель серии многофункциональных реле «Новатек-Электро». Его используют для переключения соединений в электрических цепях с регулируемой задержкой времени включения.

Система реле РЭВ-201М предусматривает 7 алгоритмов работы:

Реле с задержкой на включение;
Реле импульсное 1;
Реле периодическое 1(с задержкой на включение);
Реле управления *(предпусковая сигнализация);
Реле импульсное 2;
Реле периодическое 2;
Реле с задержкой на отключение.

Все режимы подробно описаны и проиллюстрированы в паспорте изделия. В паспорте также содержится инструкция о подключении, настройке и эксплуатации реле.

Обратите внимание! Изделие имеет класс защиты корпуса IP40 и не предназначено для использования в условиях:

Сильных механических воздействий и вибрации;
Повышенной влажности (более 80%);
Сильного загрязнения (жиром, пылью и пр.);
Содержания в воздухе щелочей, кислот и прочих химических веществ, способных вызывать коррозию пластмасс.

Техническое обслуживание изделия рекомендуется проводить каждые 6 месяцев.

Смотрите другие реле времени в основном каталоге.

Технические характеристики

Основные характеристики
Номинальное напряжение питания, В	230 / 240 24 В (±10%)
Частота питающей сети, Гц	50 - 60
Время готовности при подаче напряжения питания, с	0,25
Диапазон регулирования времени	Т1 0 – 1 с 0 – 10 с 0 – 100 с 0 – 1 мин 0 – 10 мин 0 – 100 мин	Т2 0 – 10 с 0 – 100 с 0 – 1 мин 0 – 10 мин 0 – 100 мин 0 – 1 ч
Дополнительные характеристики
Установка	Стандартная DIN-рейка 35 мм
Число алгоритмов работы	7
Материал корпуса	Пластик
Цвет корпуса	Белый
Стандарты	-
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В	150-300
Потребляемая мощность (под нагрузкой), Вт	1
Климатическое исполнение	УХЛ 3.1
Степень защиты корпуса, IP	40
Допустимая степень загрязнения	II
Категория перенапряжения	II
Номинальное напряжение изоляции, В	450
Номинальное импульсное выдерживаемое напряжение, кВ	2,5
Температурный диапазон, °C	-30...+55
Атмосферное давление, кПа	84...106,7
Гарантия на оборудование
Срок гарантии, мес	60
Срок эксплуатации, мес	120
Логистика
Габаритные размеры (ширина x высота x глубина), мм	36 х 100 х 66
Объем, м³	0,0002
Вес нетто, кг	0,150

Производитель: Новатек-Электро

Файлы для загрузки:

Описание	Дата и размер
Паспорт Реле Времени РЭВ-201М.pdf	02.11.2022 13:56:25 991917 kb.
Руководство по выбору.pdf	02.11.2022 13:56:25 3018402 kb.
Сертификат ТС 2017.PDF	02.11.2022 13:56:25 741325 kb.

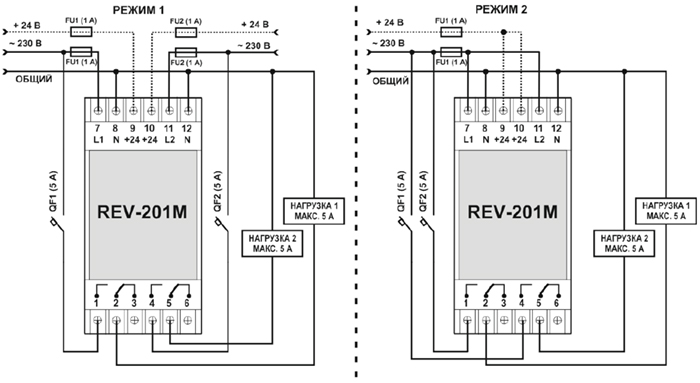

Схема подключения реле времени РЭВ-201М
