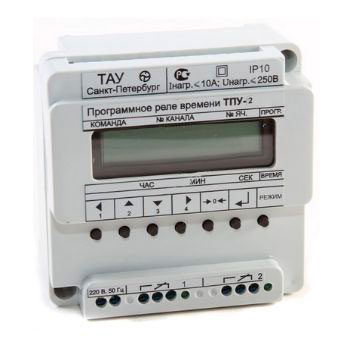

Универсальные программируемые реле времени серии "ТПУ" предназначены для включения и выключения по вводимой пользователем программе различных электротехнических устройств.

Исполнение программы начинается при подаче питания на реле либо по нажатию кнопки и не привязано к реальному времени.

Программа работы реле записывается с помощью органов управления, расположенных на лицевой поверхности. Реле могут работать как в режиме однократной отработки введенной программы, так и в циклическом режиме. Возможна работа в режиме секундомера.

Программа записывается в энергонезависимую память и сохраняется неограниченно долго даже при отсутствии сетевого напряжения.

Реле выпускаются в нескольких модификациях, которые отличаются числом выходных каналов (1 или 2), видом запуска программы и наличием либо отсутствием аккумулятора.

Реле имеет кнопки для пуска и останова программы, а также сброса времени.

Обозначение реле:

Программируемое реле времени ТПУ-ХYZ, где

X: - 1 - если имеется 1 выходной канал.

- 2 - если имеется 2 выходных канала.

Y: - Не заполняется - если запуск программы должен начинаться сразу после подачи питания либо после нажатия кнопки "".

- К - если запуск программы начинается только после нажатия кнопки "".

Z: - А - при наличии аккумулятора (для варианта с запуском программы только после нажатия кнопки "".)

Примеры:

ТПУ-1КА - одноканальное реле, запуск программы начинается только после нажатия кнопки "", имеется аккумулятор,

ТПУ-2 - двухканальное реле, запуск программы начинается сразу после подачи питания либо после нажатия кнопки "", аккумулятора нет.

Виды реле

ТПУ-1	1 канал; однократная отработка программы или цикл; пуск при подаче питания либо по нажатию кнопки; диапазон - от 1 с до 999 час 59 мин 59 с; энергонезависимая память на 500 команд; нагрузка до 10 А; цифровая индикация. Возможна работа в режиме секундомера.
ТПУ-1К	То же, что "ТПУ-1", но пуск только по нажатию кнопки.
ТПУ-1КА	То же, что "ТПУ-1К", но со встроенным аккумулятором. Время работы от встроенного аккумулятора без подзаряда - 1 месяц.
ТПУ-2	То же, что "ТПУ-1", но имеет 2 независимых выходных канала.
ТПУ-2К	То же, что "ТПУ-2", но пуск только по нажатию кнопки.
ТПУ-2КА	То же, что "ТПУ-2К", но со встроенным аккумулятором.

Смотрите другие реле времени в основном каталоге.

Технические характеристики

Основные характеристики
Количество выходных каналов	1 – 2
Точность хода реле, с	(1,5 х 10^-5х Т + 0,2)
Нагрузочная способность выходных контактов, А	10
Длительность записываемой программы	1 с – 999 ч 59 мин 59 с
Число ячеек памяти	500
Дополнительные характеристики
Установка	На DIN-рейке, на поверхности
Материал корпуса	Пластик
Цвет корпуса	Серый
Стандарты	ТУ 27.33.13-006-31940263-2018
Условия эксплуатации
Напряжение питания, В	220
Частота сети, Гц	50
Напряжение, при котором сохраняется работоспособность, В	160... 260
Температурный диапазон, °C	-10...+40
Гарантия на оборудование
Срок гарантии, мес	25
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	90 х 92 х 56
Объем, м³	0,0005
Вес нетто, кг	0,25

Производство: ООО «ТАУ»

Файлы для загрузки:

Описание	Дата и размер
Техническое описание Реле Времени ТПУ-1.pdf	19.09.2020 21:57:39 250843 kb.
Техническое описание Реле Времени ТПУ-1К.pdf	19.09.2020 21:57:39 245683 kb.
Техническое описание Реле Времени ТПУ-1КА.pdf	19.09.2020 21:57:39 244395 kb.
Техническое описание Реле Времени ТПУ-2.pdf	19.09.2020 21:57:39 246216 kb.
Техническое описание Реле Времени ТПУ-2К.pdf	19.09.2020 21:57:39 245659 kb.
Техническое описание Реле Времени ТПУ-2КА.pdf	19.09.2020 21:57:39 245064 kb.
