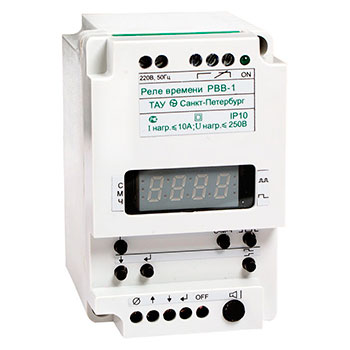

Реле времени серии РВВ

Реле времени серии "РВВ"

Реле могут использоваться как:

• реле выдержки времени,
• реле задержки времени включения,
• циклические реле времени.

Выдержки времени и режим работы реле устанавливаются с помощью органов управления, расположенных на лицевой поверхности, записываются в энергонезависимую память и сохраняются неограниченно долго при отсутствии сетевого напряжения.

Реле имеют кнопки для оперативного управления: пуска, сброса и паузы.

Пуск реле может производиться либо при подаче питания, либо по нажатию кнопки, либо при кратковременном замыкании соответствующих внешних контактов.

Имеются исполнения, в которых управление работой реле: пуск, пауза и сброс могут осуществляться как нажатием кнопок на реле, так и замыканием внешних контактов, а также возможны блокировка срабатывания выходных контактов и выдача звукового сигнала по окончании выдержки времени.

Реле может работать в 3-х временных диапазонах:

• "С" (секунды - сотые доли секунд), от 00,01 до 99,99 с, дискретность 0,01 с,
• "М" (минуты - секунды), от 00 мин 01 с до 99 мин 59 с, дискретность 1 с,
• "Ч" (часы - минуты), от 00 час 01 мин до 99 час 59 мин, дискретность 1 мин.

Реле надежны, не требуют специального обслуживания, обладают высокой помехозащищенностью и могут заменить большинство реле времени серий ВЛ, ВС, РВО, РВЦ, РВП, "ВЕХА", CT и т.д.

Реле работает в режиме обратного счета времени.

Реле имеет индикацию состояния выходных контактов и режима работы.

Обозначение реле:

Реле времени РВВ-1XY, где

X: - В - если имеется возможность исполнения команд "пуск", "пауза" и "сброс" как нажатием кнопок на реле, так и замыканием внешних контактов, а также возможны блокировка срабатывания выходных контактов при замыкании внешних контактов "OFF" и выдача звукового сигнала по окончании выдержки времени.

- Не заполняется - если нет возможности управления внешними контактами и нет выдачи звукового сигнала.

Y: - Не заполняется - если пуск реле начинается сразу после подачи питания.

- К - если пуск реле начинается только после нажатия кнопки, либо после замыкания соответствующих контактов.

Примеры:

РВВ-1 - нет возможности управления внешними контактами и нет выдачи звукового сигнала, пуск реле начинается после подачи питания.

РВВ-1ВК - есть возможность управления внешними контактами и выдача звукового сигнала, пуск реле начинается только по нажатию кнопки или при замыкании соответствующих внешних контактов.
