Блок реле RG-3220 (карты управления RG-3220EM, RG-3220R1, RG-3220TL)

Блок реле RG-3220 (карты управления RG-3220EM, RG-3220R1, RG-3220TL)
  • Photo
  • Photo
  • Photo
  • Photo
  • Photo

Область применения:

  • предназначен для работы в аварийных ситуациях и в случае эвакуации.

  • Запросить цену

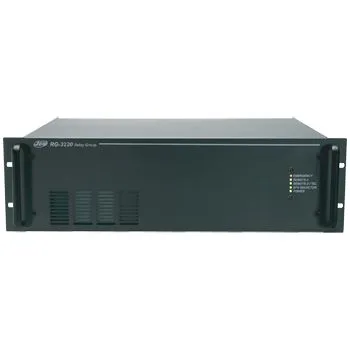

RG-3220 – это многофункциональный блок реле на 20 каналов, 24 В(DC), 11,5 Вт, 483x133x350 мм.

Блок формирует маршруты приоритетных сигналов оповещения (каскадная система).

20-ти канальная переключаемая система для работы с блоками SS-1120, EU-2211, ES-1120, DR-1104, RA-1051A/В.

Возможно подключение нескольких микрофонных станций (RA-1051A/В, DR-1104).

Предназначен для работы в аварийных ситуациях и в случае эвакуации.

Возможны различные конфигурации для каждой зоны оповещения с помощью программируемой встроенной матрицы.

Дистанционное управление до 1 км по интерфейсу RS485.

Приоритетное оповещение при работе пассивными аттенюаторами по трех- или четырехпроводным схемам.

В комплекте идут дополнительные карты управления: RG-3220EM, RG-3220R1, RG-3220R2, RG-3220TL

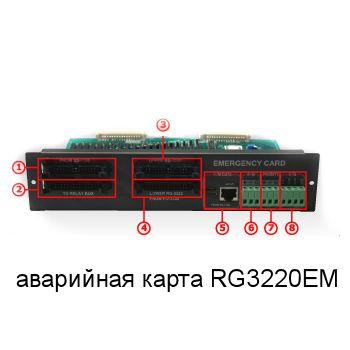

RG-3220EM – это дополнительная карта аварийного управления для RG-3220


Особенности устройства:

  • Соединение с SS-1120.
  • Соединение с Relay box.
  • Соединение с другим RG-3220.
  • Соединение с PD-3322.
  • Аварийная информация от ES-1120.
  • Вход аварийного звука от EU-2211.
  • Выход приоритетного звука на усилители.
  • Управляющий приоритетный контакт.

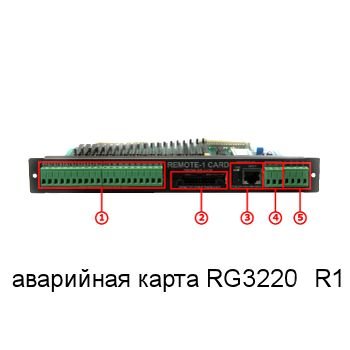

RG-3220R1 – это дополнительная карта дистанционного управления 1 для RG-3220.


Особенности устройства:

  • Управляющий приоритетный контакт к усилителям мощности.
  • Соединение с SS-1120.
  • Информация от RA-051A/B/DR-1104.
  • Звуковой вход от RA-051A/B/DR-1104.
  • Управляющий приоритетный контакт.

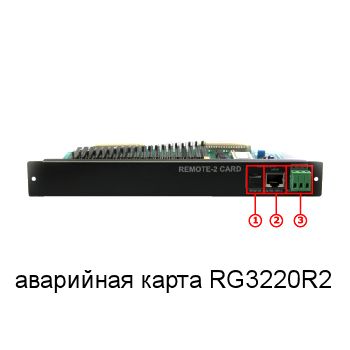

RG-3220R2 – это дополнительная карта дистанционного управления 2 для RG-3220.


Особенности устройства:

  • Параллельное подключение RA-051A/B / DR-1104.
  • Информация от RA-051A/B / DR-1104.
  • Звуковой вход от RA-051A/B / DR-1104.

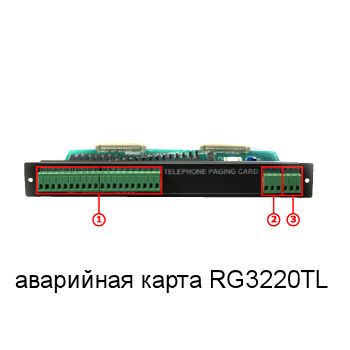

RG-3220TL – это дополнительная карта управления телефонными линиями для RG-3220.


Особенности устройства:

  • Вход управления зонами трансляции от АТС.
  • Выход +5 В.
  • Звуковой выход от АТС.
Технические характеристики
Управление громкоговорителями 1 контур
Цепь переключения сигналов 20 линий
Способы подключения
звуковых линий
2-х проводной кабель
3-х проводной кабель с аттенюатором
4-х проводной кабель с аттенюатором
2-х проводной с низкоомным усилителем
2-х проводной с аттенюатором на основном
или локальном усилителе
Потребляемая мощность 12 Вт
Напряжение питания +24 В
Габаритные размеры 483x133x350 мм
Масса 8,6 кг
Производитель: JDM
Файлы для загрузки:

Описание Дата и размер
Руководство Релейная группа-3220.pdf 26.02.2015 13:19:05
2015594 kb.
