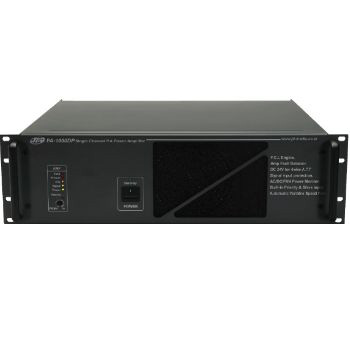

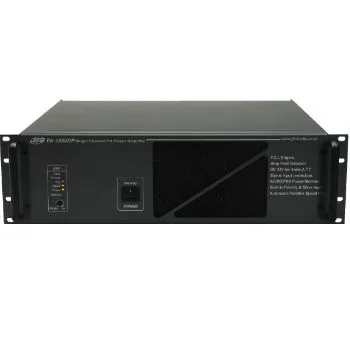

Усилитель мощности 1000 Вт PA-1000DP

  • Photo

Область применения:


• используется в системах трансляции и оповещения для передачи звука

  • Запросить цену

PA-1000DP – это усилитель мощности 1000 Вт с приоритетным входом, встроенным лимитером, многоступенчатой защитой, индикатором неисправности, блоком контроля линий. Выходы для согласования с сопротивлением линии имеют напряжение 25 В, 35 В, 50 В, 70 В и 100 В. Предусмотрено быстрое переключение с переменного напряжения питания ~ 220 В на постоянное ±24 В.

Приоритетный релейный контакт выходного разъема позволяет реализовать аварийное оповещение при 3-х проводном или 4-х проводном включении, требующем напряжения питания ±24 В.

Опция модуля определения неисправности (FD-200) позволяет обнаружить неисправность трансляционной линии или усилителя, и с помощью релейного контакта позволяет автоматически заменять неисправный усилитель при использовании блока FS-3381.

Входной уровень 0 Дб (0,775 В) 66 кОм симметричный (1 программный и 1 приоритетный вход).


Особенности усилителя:

  • Автоматически изменяемая скорость вентилятора.
  • Защита от перегрузки по току.
  • Защита от бросков переменного тока питания.
  • Защита от короткого замыкания по выходу.
  • Наличие выхода ±24 В к внешним устройствам (макс.ток 500 мА).
  • Дистанционное управление включением усилителя из режима ожидания.
  • Съемные винтовые разъемы для облегчения включения усилителя.
  • При срабатывании управления приоритетного входа уровень входного сигнала программного входа (PGM) затухает.
  • Наличие приоритетного входа и управления приоритетным входом.
  • НЧ фильтр 400 Гц для выравнивания качества звука.

Встраиваемый модуль релейных контактов мониторинга неисправностей (FM-300) :

  • Контроль неисправностей вентилятора охлаждения и предохранителей по переменному и постоянному току.
Технические характеристики
Выходная мощность 1000 Вт
Нелинейные искажения (1 кГц) < 0,4 %
Рабочий диапазон частот (-3 дБ) 35 Гц — 20 кГц
Чувствительность / Импеданс PGM : 0 дБ (0,775 В)/66 кОм балансный
PREORITY : 0 дБ (0,775 В)/66 кОм балансный
Отношение сигнал / шум > 100 дБ (характеристика «А»)
Входной фильтр 400 Гц/-3 дБ
Напряжение питания 230 В 50 Гц, +24 В
Выходное напряжение / Импеданс 50 В/2,5 Ом; 70 В/4,9 Ом; 100 В/10 Ом
Потребляемая мощность 2750 Вт
Потребляемый ток при 1/8 ном. мощности (230 В) 5,4 А
Потребляемый ток при 1/3 ном. мощности (230 В) 7,7 А
Номинальный потребляемый ток (230 В) 12 А
Габаритные размеры 483x133x377 мм
Масса 25 кг
Производитель: JDM
Файлы для загрузки:

Описание Дата и размер
Паспорт PА-600, 700, 1000, 248DP.pdf 18.02.2015 14:39:44
926272 kb.
