Область применения:
- Применяется в системе экстренного оповещения и громкой голосовой связи на объектах промышленной и торговой сфер.
Назначение изделия
IP трансляционный усилитель T-6760 является важнейшим звеном в системе экстренного оповещения и громкой голосовой связи на объектах промышленной и торговой сфер. Как правило, IP-системы внедряются на объектах с уже используемой компьютерной сетью, построенной на базе стандарта передачи данных Ethernet. T-6760 представляет собой отдельный функциональный блок, отвечающий за:
- преобразование цифрового сигнала, полученного по протоколу TCP/IP, в аналоговую форму;
- усиление преобразованного сигнала по мощности;
- передачу на выходы к громкоговорителям.
Подробное описание
- Исходный цифровой сигнал преобразуется с помощью ЦАП с частотой дискретизации 8-48 кГц, в результате чего на выходе преобразователя формируется практически идеальный высококачественный аналоговый аудиосигнал без искажений и помех.
- Трансляционные линии подключаются к высоковольтным (70/100 В) или низкоомным (4~16 Ом) выходам.
- Суммарная мощность подключенных акустических систем до 350 Вт.
- Кроме стандартной 2-проводной схемы, громкоговорители могут подключаться через аттенюаторы с реле принудительного включения. С помощью выходного реле EMC на аттенюатор подается управляющий сигнал, включающий трансляцию на полную мощность вне зависимости от того, в каком положении находится регулятор громкости.
- Вмонтированный цифровой источник аудиотрансляции позволяет воспроизводить высококачественные аудиофайлы популярных форматов МР3/МР2 из списка, сформированного с помощью специализированного ПО T-6700R.
- Для подключения внешних музыкальных источников, таких как CD-медиаплеер или тюнер, используется линейный вход; на фронтальной панели имеется микрофонный вход.
- Наивысший приоритет имеет сигнал, поступающий на аварийный вход EMC IN, который подавляет все остальные; поступившее на тревожный вход экстренное сообщение воспроизводится немедленно.
- Для подключения к локальной сети и обмена данными по протоколам UDP, TCP/IP, IGMP со скоростью до 100 Мбит/с используется стандартный разъем RJ45.
- Информационный дисплей с графическим эквалайзером.
- Индикатор уровня громкости.
- Всевозможная независимая регулировка уровней внешних сигналов, общей громкости.
- Кнопочные органы управления воспроизведением.

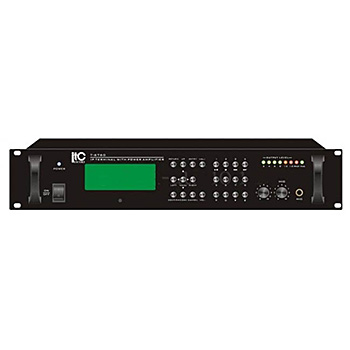

- Конструктивно выполнен в форме компактного функционального блока с удобными ручками и возможностью установки в стандартный коммуникационный шкаф 19''; занимаемая высота - 2U.
- Питание от сети 220 вольт с низким энергопотреблением и умеренным выделением тепла.
- Изделие защищено от перегрузки, перегрева и КЗ.
