Область применения:

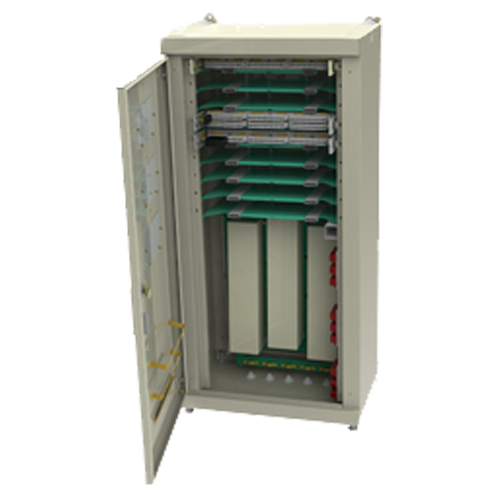

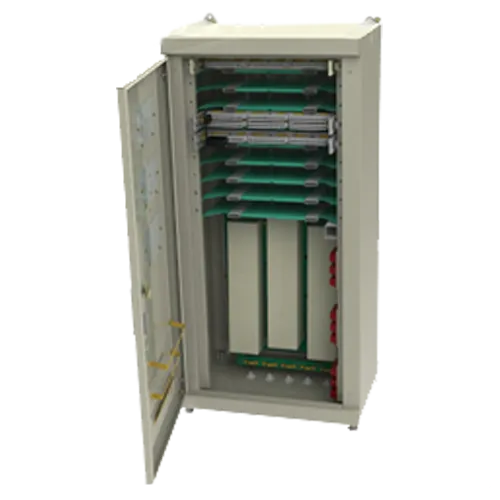

- Вводно–защитные устройства ВЗУ-Е применяются на узловых и промежуточных станциях железных дорог с аналоговой и цифровой аппаратурой оперативно-технологической связи.
- ВЗУ-Е устанавливаются в помещениях постов ЭЦ, дежурных по станции, а также обслуживаемых и необслуживаемых усилительных пунктов.
Назначение изделия
Вводно-защитные устройства обеспечивают:
В каждый шкаф ВЗУ-Е предусмотрена установка:
Блок ЗМС-Е (ЕИУС.468240.118) предназначен для защиты 30 цепей местной связи.
Блок ЗИС-Е (ЕИУС.468240.119) предназначен для защиты 10 цепей НЧ избирательной связи.
Блок ЗМП-Е (ЕИУС.468240.120) предназначен для защиты 2 линий ПГС, включаемых как по 2-х проводной, так и по 4-х проводной схеме, и 2-х линий МЖС.
Вводно-защитные устройства обеспечивают:
- ввод магистральных кабелей связи;
- ввод кабелей местной и оперативно-технологический связи;
- защиту обслуживающего персонала и аппаратуры аналоговой и цифровой связи от опасных напряжений и токов, возникающих в цепях местной, избирательной связи, а также в цепях межстанционной и перегонной связи;
- временную беспаечную коммутацию цепей при помощи кроссировочных шнуров;
- испытание входящих на ВЗУ-Е физических цепей в сторону линии и в сторону станции.
В каждый шкаф ВЗУ-Е предусмотрена установка:
- блоков защиты цепей местной связи (ЗМС-Е);
- блоков защиты цепей НЧ избирательной связи (ЗИС-Е);
- блоков защиты межстанционной и перегонной связи (ЗМП-Е);
- кабельных боксов БММ2-2 или БММ2-3, кабельных боксов БКТ-30-2.
Блок ЗМС-Е (ЕИУС.468240.118) предназначен для защиты 30 цепей местной связи.
Блок ЗИС-Е (ЕИУС.468240.119) предназначен для защиты 10 цепей НЧ избирательной связи.
Блок ЗМП-Е (ЕИУС.468240.120) предназначен для защиты 2 линий ПГС, включаемых как по 2-х проводной, так и по 4-х проводной схеме, и 2-х линий МЖС.
Отличительные особенности:
- В блоках ВЗУ-Е использованы современные элементы защиты и материалы, что позволило получить низкопрофильный конструктив высотой 1U (44 мм).
- Блоки ЗМС-Е, ЗИС-Е и ЗМП-Е поставляются как индивидуально, так и в составе ВЗУ-Е.
- В блоках ЗМС-Е, ЗИС-Е и ЗМП-Е предусмотрена возможность установки дополнительных ступеней защиты от перенапряжений для снижения остаточного напряжения.
