Назначение изделия

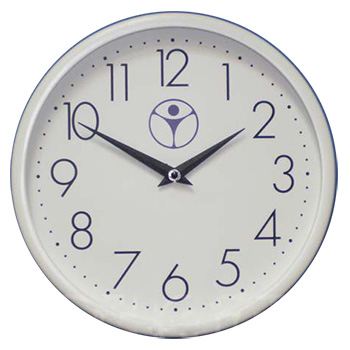

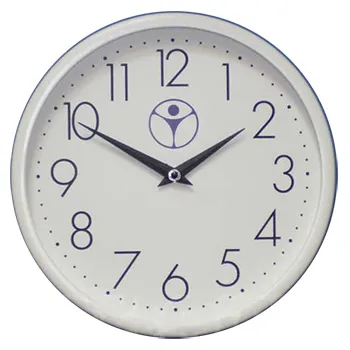

Часы стрелочные вторичные с часовой и минутной стрелкой предназначены для индикации времени в часах и минутах; в часах, минутах и секундах. Часы работают от импульсов чередующейся полярности, поступающих от источника импульсов (часов цифровых первичных ЦП). Степень защиты часов по ГОСТ 14254-96-IP 50.
Подготовка часов к работе
Рабочее положение часов вертикальное.
На внутренней стороне располагается подвес для крепления часов.
Установка стрелок в исходное положение осуществляется при помощи колеса, расположенного на крышке часового механизма. В часах с двигателем ДМ24б для установки стрелок также можно использовать дополнительную кнопку: при нажатии длительностью < 2сек. – 1мин. при нажатии длительностью 2…5сек. – 1ч. при нажатии длительностью > 5сек. – 11ч.
Для часов с двигателем ДМ24б установить DIP-переключатели в положение «ON»
Подключить часы к источнику импульсов (ЦП)
Подать импульс управления на линию и проследить за показаниями стрелочных часов
Если после подачи импульса на линию некоторые часы отстают на одну минуту (для часов с минутными управляющими импульсами), необходимо осуществить выравнивание их показаний с остальными часами. Снять импульс с линии и отключить часы, идущие «правильно», подать импульс отстающим часам, восстановить подключение всех часов к линии.
Состав изделия
- Часы вторичные СВ 1 шт.
- Руководство по эксплуатации и технический паспорт 1 экз.
