| Основные характеристики | |
| Количество вводов/выводов кабеля | 6 |

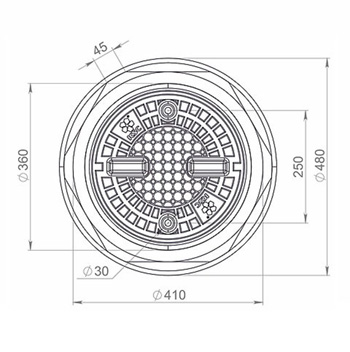

| Размеры площадок для кабельных вводов (ширина х высота), мм | 185 х 358 |
| Дополнительные характеристики | |
| Материал корпуса | Полиэтилен ПЭ-80 (PE-80) |
| Цвет корпуса | Черный |
| Резиновый уплотнитель | EPDM |
| Стандарты | ТУ 4859-002-61817608-2015 |
| Условия эксплуатации | |
| Степень защиты, IP |
IP65 |
| Максимальная нагрузка, т | 2 |
|
Температурный диапазон, °C |
-50…+60 |
| Гарантия на оборудование | |
| Срок гарантии, мес | 24 |
| Срок эксплуатации | 50 лет |
| Логистика | |

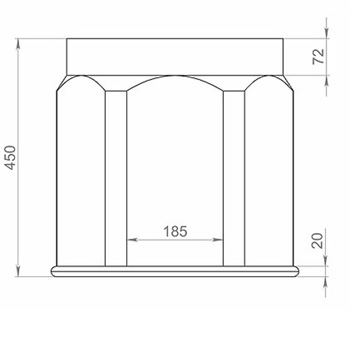

| Габаритные размеры (ширина х высота х глубина), мм | 480 х 450 х 480 |
| Объем, м³ | 0,1037 |
| Вес нетто, кг | 7 |
Колодец кабельной канализации ККТМ-1
Область применения ККТМ-1:
- Колодец ККТМ-1 используется для строительства и реконструкции систем кабельной канализации в процессе строительства линий связи.
Описание
Характеристики
Поддержка
Проекты
Запросить цену

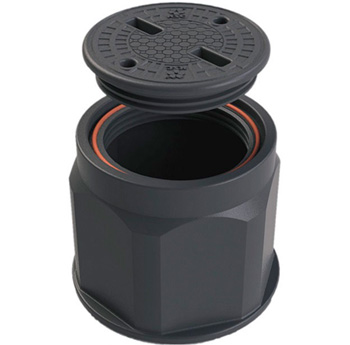

Кабельный колодец ККТМ-1 представляет собой готовое к установке устройство, предназначенное для применения в кабельных канализационных системах. Он состоит из цельнолитого корпуса и крышки, которая крепится к корпусу с помощью резьбового соединения. Герметичность соединения обеспечивается встроенным резиновым уплотнительным кольцом на ободе крышки, что эффективно защищает колодец от проникновения влаги и пыли.
Особенности конструкции
- Простота монтажа: Крышка снабжена углублениями для удобного ручного закручивания и гнездами для вспомогательного ключа. Это обеспечивает надежное закрытие крышки и предотвращает несанкционированный доступ в колодец.
- Удобные монтажные площадки: Колодец включает 6 площадок для ввода полиэтиленовых распределительных труб с разных направлений, под углом 120° и 60°.
- Эффективная герметизация: Для герметичного ввода труб используются специальные адаптеры, которые не требуют применения нагрева или открытого пламени. Это исключает возможность отрыва патрубков и гарантирует надежность соединений, даже при засыпке грунта, температурных колебаниях или механических нагрузках.
- Гибкость монтажа: Система герметизации позволяет вводить трубы под углом без необходимости использования переходников или угловых колен.
Комплектация ККТМ-1
- Корпус
- Крышка
Комплект поставки может дополнительно включать двухрезцовые сверла для отверстий под кабельные вводы:
- Сверло Stayer 2944 (Ø40-120 мм)
- Сверло Stayer 2944-200 (Ø40-200 мм с усиленными закаленными резцами)
Устройство и область применения кабельного колодца ККТМ-1
С помощью ККТМ-1 можно организовать ввод кабелей в условиях ограниченного пространства и обеспечить долговечную эксплуатацию без проблем с герметичностью и устойчивостью к внешним воздействиям. Для получения дополнительной информации предлагаем ознакомиться с видеоматериалом:
Дополнительные модели пластиковых кабельных колодцев связи (ККС) доступны в основной категории. Вы также можете оставить заявку на сайте или позвонить нам по телефону +375 (17) 300-58-48 для получения консультации.
|
|
|
|
Производитель:
Файлы для загрузки:

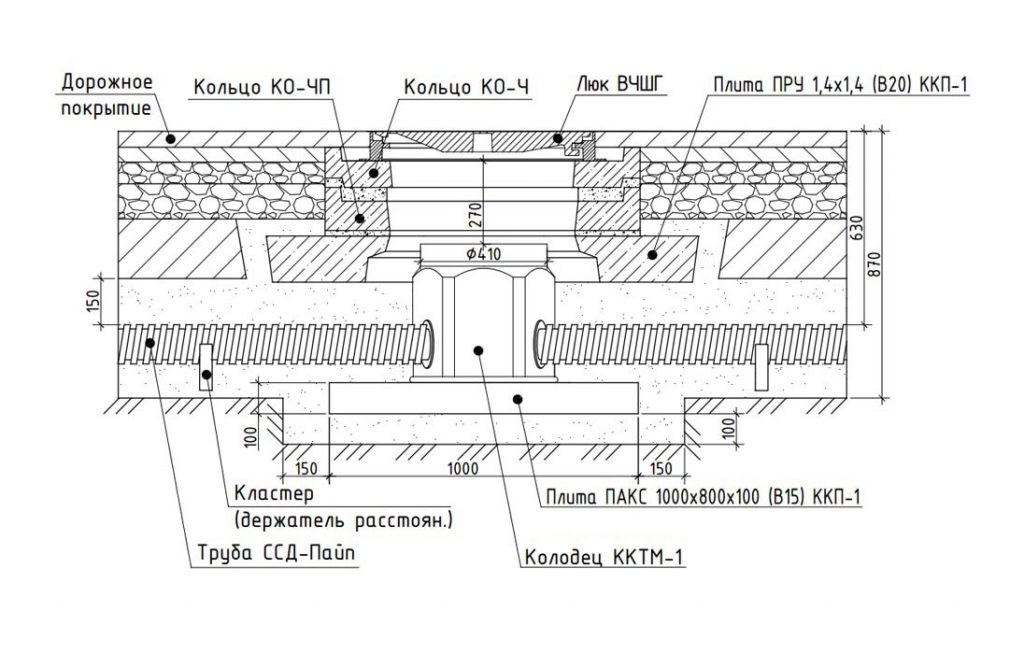

Схема монтажа кабельного колодца ККТМ-1
