Назначение блока выпрямителя БВ

Блок выпрямителя БВ предназначен для использования в составе релейной аппаратуры линейных устройств автоблокировки с целью питания их напряжением постоянного тока. Устройство также ограничивает уровень атмосферных и коммутационных перенапряжений и скорости нарастания напряжения и тока в электрических цепях.

Устройство блока БВ

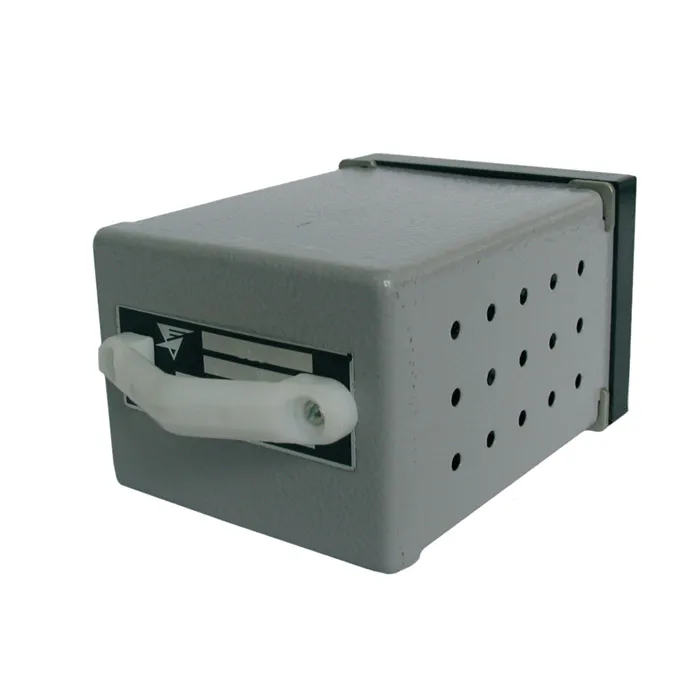

Конструктивно блок БВ размещен в корпусе реле РЭЛ и устанавливается в релейных шкафах для эксплуатации в условиях умеренного и холодного климата.

Питание БВ осуществляется от источника переменного тока напряжением от 28 до 230 В и частотой 50 ГЦ.

Чтобы купить блок выпрямителя в Минске или с доставкой по Беларуси, позвоните нам по номерам, указанным на сайте.

Технические характеристики

Основные характеристики
Выходное напряжение постоянного тока, В	27
Ток нагрузки, А	5
Дополнительные характеристики
Стандарты	ТУ BY 200215500.051-2005
Условия эксплуатации
Напряжение питания, В	31 / 50Гц
Предельные отклонения напряжения, В	28–32
Степень защиты, IP	20
Климатическое исполнение	УХЛ2
Логистика
Габаритные размеры (ширина x высота x глубина), мм	112 х 87 х 210
Объем, м³	0,0205
Вес нетто, кг	0,85

Производитель: ОАО «Брестский электротехнический завод»
