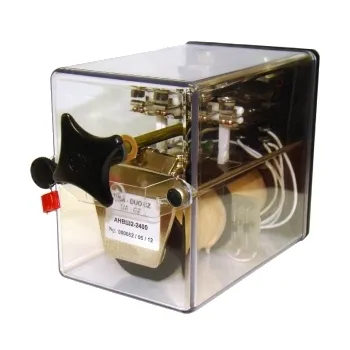

Реле типа АНШ и АНШМ

Реле нейтральные малогабаритные штепсельные постоянного тока типов АНШ и АНШМ предназначены для осуществления электрических зависимостей в устройствах автоблокировки на железнодорожном транспорте.

Электрические и временные характеристики реле при относительной влажности воздуха до 90% и температуре

+20°С должны соответствовать данным, указанным в таблице.

Каждый замыкающий и размыкающий контакт реле АНШ2-2 и АНШ2-310

должен обеспечивать не менее 0,7•106 включений и выключений, реле АНШ2-1230 и АНШ2-37 — не менее 1,3•106 включений и выключений, реле АНШМ2-310 и АНШМ2-620 — не менее 0,6•106 включений и выключений электрических

цепей постоянного тока при нагрузке 2 А и напряжении 24 В или цепей переменного тока при активной нагрузке 0,5 А и напряжении 220 В.

Переходное сопротивление замыкающих (фронтовых) контактов (серебро—уголь) без контактов штепсельной розетки должно быть не более 0,25 Ом, с контактами розетки — не более 0,30 Ом; переходное сопротивление размыкающих

(тыловых) контактов (серебро—серебро) без контактов штепсельной розетки — не более 0,03 Ом, с контактами розетки — не более 0,08 Ом.

Реле изготовляют для следующих условий эксплуатации: температура окружающего воздуха от –50°С до +60°С; относительная влажность окружающего воздуха до 90% при температуре +20°С и до 70% при температуре +40°С.
