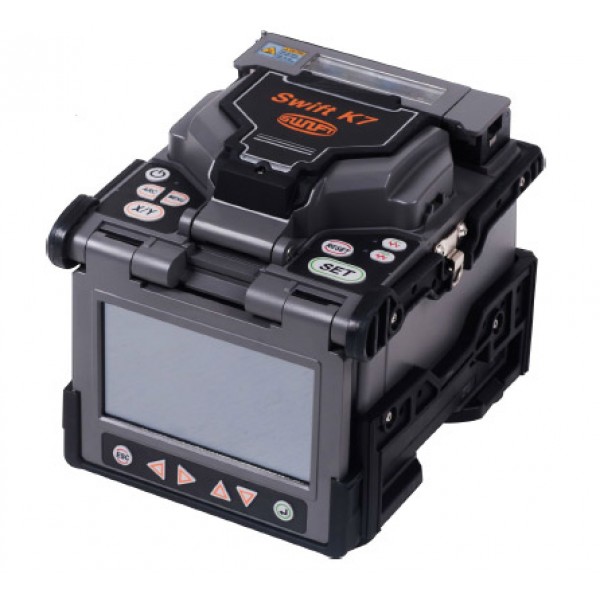

Аппарат для сварки оптических волокон ILSINTECH SWIFT

Главная
»
Каталог
»
Инструменты
»
Сварочные аппараты для оптоволокна
»
Аппарат для сварки оптических волокон ILSINTECH SWIFT

■

Область применения:

Используется для сварки оптических волокон

Описание
Характеристики
Поддержка

Запросить цену

Описание
Характеристики
Поддержка
Запросить цену

ILSINTECH SWIFT K7 – высокотехнологичный аппарат для сварки оптических волокон. Он соответствует всем современным требованиям к сварочным аппаратам для ВОЛС, выполнен с использованием новейших технологий и адаптирован для сварки волокон в самых сложных условиях окружающей среды: ветер, повышенная влажность, температура -10°~50°С. Благодаря высому качеству выполняемых сварных соединений, большой емкости аккумуляторной батареи и надежной системе защиты от погодных условий, ILSINTECH SWIFT K7 рекомендован для использования на оптической магистрали и сети доступа.

Особенности сварочного аппарата для оптоволокна ILSINTECH SWIFT K7

авто калибровка (сварочный аппарат автоматически определяет параметры окружающей среды и выполняет оптимальную настройку параметров дуги)
автораспознавание типа волокна
высокая точность сведения волокон (IPAAS)
высокая скорость сварки (6 сек) и термоусадки (13 сек)
функция искусственного внесения потерь на сварном соединении
сдвоенная печь для термоусадки КДЗС (повышает производительность более чем на 30%)
цветной сенсорный дисплей 4,3”
мощная батарея (300 циклов сварки/термоусадки)
интуитивно понятное меню
защищенность от ударов, влаги и ветра
возможность удаленного обслуживания через сеть Internet (загрузка обновлений с USB накопителя)
возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно)

Комплект поставки:

Сварочный аппарат- SWIFT-K7: 1
Адаптер питания от переменного тока- F1-1: 1
USB кабель: 1
Кабель для передачи данных на ПК: 1
Загрузчики КДЗС- S312: 2
Запасные электроды- EI-21: 1 пара
Аккумуляторная батарея- K713: 1
Лоток для охлаждения КДЗС- CT-03(60mm): 1
Ручной стриппер- CF-02: 1
Шестигранный ключ: 1
Прецизионный скалыватель- CI-03A: 1
Ремень-ручка: 1
Коробка для ЗИП: 1
Кисточка: 1
Дозатор для спирта: 1
Инструкция пользователя (CD): 1
ПО для синхронизации данных (CD): 1
Инструкция пользователя: 1
Пакетик с силико-гелем 20g: 1
Руководство по калибровке: 1
ключ для кейса: 1
Наплечный ремень: 1
Кейс для транспортировки: 1

Технические характеристики

Способ выравнивания волокон	по сердцевине (IPAAS)
Тип свариваемых волокон	SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), ITU-T G.657
Автоматическое распознавание волокон	SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3)
Количество одновременно свариваемых волокон	1 пара
Калибровка дуги	Автоматическая в режиме реального времени
Диаметр оболочки свариваемых волокон	80 ~ 150 мкм
Диаметр буфферного покрытия свариваемых волокон	100 ~ 1000 мкм
Количество программ сварки	300
Потери на сварном соединении	SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
Отражение от сварного соединения	> 60dB
Типичное время сварки	6 сек (Быстрый режим)
Определение ориентировочных потерь на соединении	доступно
Функция внесения потерь на сварном соединении	Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ)
Пямять результатов сварок	последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
Ресурс электродов	более 3 500 сварных соединений
Тест на разрыв	от 1,96 до 2,25
Термоусадка
Количество программ термоусадки	100
Типичное время термоусадки	9 сек (kdzs-45)
	13 сек (kdzs-60)
Допустимый размер используемой КДЗС	40mm, 45mm, 60mm (fiber), 32mm или 28mm (Коннектор), 20 мм, микро
Длина зачищенного волокна после скола	5-16 мм (250 мкм), 10-16 мм (900 мкм)
Отображение результатов
Монитор	сенсорный цветной, 4,3”
Камеры	2 камеры типа CMOS
Увеличение места сварки	просмотр оси X или Y : 220X, MAX : 700X
Питание
Питание от сети	Адаптер 100~240V AC
Аккумуляторная батарея	Литий-Полимерная (DC 14.8В, 6000 мАч)
Дополнительное питание	автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи	300 циклов
Общие параметры
Порты	USB, RCA
Условия эксплуатации	Высота над уровнем моря: 0~5 000 м, Температура: -10°~50°C, Влажность: 0~95%
Защита	защита от ветра (до 15 м/сек); защита от пыли; защита от влаги; удароустойчивый корпус
Условия хранения	Температура: -40°~80°С, Влажность: 0~95%
Габариты	142(W)?163(L)?146(H)mm (включая защитные резиновые накладки)
Вес	2.0 кг (Включая батарею 2.5 кг)

Производитель: ILSINTECH CO.,LTD
