предназначены для электропитания постоянным током аппаратуры связи различного назначения, аппаратуры пожарной и охранной сигнализации с аккумуляторной батареей или без нее, номинального напряжения 12, 24, 48 или 60 В и представляют собой модульную установку электропитания, собранную из отдельных блоков в 19-дюймовом каркасе–крейте

Описание Характеристики Поддержка

Запросить цену

Модельный ряд

УЭП-2К 60/6-3X	УЭП-2К 48/6-3X	УЭП-2К 24/12-3X	УЭП-2К 12/12-3X
60 В	48 В	24 В	12 В

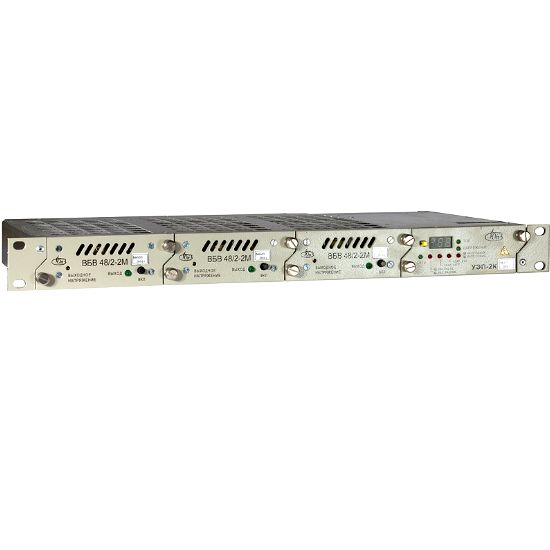

УЭП-2К – модульная установка электропитания постоянным током, конструктивно выполненная в каркасе-крейте для установки в 19" стойки и шкафы. Возможна работа как с аккумуляторами в составе бесперебойной системы питания, так и без них.

Все компоненты системы работают без вентиляторов, используя только естественное охлаждение. Поэтому они не требуют очистителей воздуха, не накапливают пыль

Особенности устройства

одновременное питание нагрузки и заряд аккумуляторной батареи;
защиту аккумуляторной батареи от разряда ниже допустимого уровня;
включение выпрямителей при появлении напряжения питающей сети для заряда аккумуляторной батареи, если они выключились в результате пропадания этого напряжения;
отключение аккумуляторной батареи от нагрузки в конце разряда и подключение аккумуляторной батареи к нагрузке при появлении напряжения на выходе выпрямителей;
защиту выходных цепей от короткого замыкания на выходе любого из выпрямителей и на любом выводе для подключения нагрузки;
селективное отключение неисправного выпрямителя при повышении его выходного напряжения выше установленного;
распределение тока нагрузки между параллельно работающими выпрямителями;
местную сигнализацию и срабатывание трех аварийных реле дистанционной сигнализации;
индикацию напряжения и тока нагрузки.

Технические характеристики

	УЭП-2К 60/6-3X	УЭП-2К 48/6-3X	УЭП-2К 24/12-3X	УЭП-2К 12/12-3X
Номинальное выходное напряжение	60 В	48 В	24 В	12 В
Диапазон регулирования выходного напряжения	54–69 В	43–56 В	21.5–28 В	11–14 В
Максимальный выходной ток	6 А	6 А	12 А	12 А
Максимальная выходная мощность	414 Вт	336 Вт	336 Вт	168 Вт
Диапазон входного напряжения	160–290 В
Диапазон частоты входного напряжения	45–65 Гц
Отклонение выходного напряжения	не более ±1%
Пульсации вых. напр. в диапазоне до 300 Гц	не более 50 мВ
Пульсации вых. напр. в диапазоне 0,3 – 150 кГц	не более 7 мВ
Модель выпрямителей	ВБВ 60/2-2М	ВБВ 48/2-2М	ВБВ 24/4-2М	ВБВ 12/4-2М
Количество устанавливаемых выпрямителей (X)	1–3	1–3	1–3	1–3
Предохранители нагрузочной цепи	1х7,5А, 3х2А
Предохранители батарейной цепи	1?10А
Количество групп аккумуляторных батарей	1
Габариты 19" каркаса-крейта (В х Ш х Г)	44 ? 483 ? 205 мм
Габариты в настенном каркасе (В х Ш х Г)	215х485х225 мм
Высота 19" каркаса-крейта	1U
Масса в 19" каркаса-крейте, не более	4,5 кг
Масса в настенном каркасе, не более	10 кг
Диапазон рабочих температур	от 5 до 40°С
Диапазон температур хранения	от -50 до 50°С
Влажность	80% при 25°С
Уровень радиопомех	ГОСТ 30428-96 класс В
Срок службы	20 лет

Файлы для загрузки:

Описание	Дата и размер
Техническое описание UEP-2K.pdf	03.06.2019 19:24:59 135510 kb.
