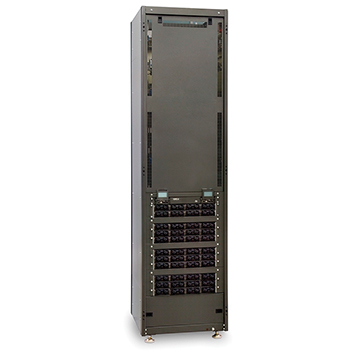

Устройство электропитания связи постоянным током УЭПС-5

Устройство электропитания связи постоянным током УЭПС-5 — цена и фото
Устройство электропитания связи постоянным током УЭПС-5 — цена и фото

Область применения:

  • УЭПС-5 – новые мощные устройства электропитания связи постоянным током на основе компактных вентилируемых выпрямителей.

Описание Характеристики Поддержка
Запросить цену

Выполнены в шкафах высотой 1650, 1950 и 2250 мм. Возможна работа как с аккумуляторами в составе бесперебойной системы питания, так и без них.

Секция распределения

Гибкая конфигурация позволяет реализовать множество вариантов подключения нагрузки и использовать различные аппараты защиты: разъединители с предохранителями либо автоматические выключатели. Низкоприоритетная нагрузка может быть подключена через специальный контактор, отключающий ее при снижении напряжения на аккумуляторной батарее до заданного значения.

Выпрямители

  • Компактные размеры при высокой мощности.
  • «Горячая» замена выпрямителей.
  • Параллельная работа с равномерным распределением тока нагрузки.
  • Работа в широком диапазоне входного напряжения.
  • Высокий коэффициент стабилизации при низком уровне пульсаций.
  • Коэффициент мощности, близкий к 1.
  • Гальваническая развязка нагрузки от сети переменного тока.
  • Защита от входных перенапряжений, выходных перегрузок и короткого замыкания.

Контроллер

Контроллер нового поколения МАК-4 управляет работой устройства, обеспечивает местную и дистанционную сигнализацию.

Благодаря наличию встроенных в контроллер МАК-4 интерфейсов Ethernet и RS-485, а также поддержке стандартных протоколов обмена SNMP и ModBus, устройство питания легко интегрируется в системы мониторинга объектового оборудования (например, «АСК-Дизайн»). С помощью внешних модемов возможно подключение к мониторингу через проводную сеть общего пользования ТфОП или сеть сотовых операторов GSM. Встроенный web-интерфейс позволяет удаленно осуществлять мониторинг основных параметров устройства из обычного web-браузера. Также возможна локальная настройка и просмотр параметров на самом контроллере с помощью ЖКИ и клавиш или с компьютера, подключенного по USB.

Кроме управления самого устройства питания контроллер МАК-4 также позволяет:

  • Организовать коммерческий учет электроэнергии.
  • Отслеживать состояние объектового оборудования, например, дизельных электростанций, вентиляторов и кондиционеров, инверторов, охранно-пожарной сигнализации по состоянию "сухих" контактов, а также управлять этим оборудованием встроенными реле.
  • Транслировать состояние оборудования и дополнительных датчиков, подключенных к МАК-4, по интерфейсу RS-485 во внешнее программное обеспечение.
  • Подключить дополнительный датчик температуры общего назначения.

Опции

Дополнительно заказываются: зарядная корзина, устройство поэлементного контроля батареи (УПКБ), устройство контроля симметрии АКБ (УКСБ-4), подключение дополнительных групп аккумуляторов, контактор низкоприоритетной нагрузки.

Общие технические характеристики
Диапазон входного напряжения 138–502 В
Диапазон частоты входного напряжения 45–65 Гц
Отклонение выходного напряжения не более ±1%
Пульсации вых. напр. в диапазоне до 300 Гц не более 50 мВ
Пульсации вых. напр. в диапазоне 0,3 – 150 кГц не более 7 мВ
Коэффициент мощности, не менее 0,99
КПД, не менее 0,92
Контроллер МАК-4, МАК-Т
Максимальное количество нагрузочных предохранителей 8 шт. номиналом до 600 А или 4 шт. номиналом до 1600 А
Автоматы нагрузочной цепи (по умолчанию) 1?32А, 1?63А
Максимальное количество нагрузочных автоматов 26 шт. номиналом до 63 А
Количество групп аккумуляторных батарей 2, опционально до 4-х
Контроль аккумуляторных батарей (опционально) устройство поэлементного контроля УПКБ-М или устройство контроля симметрии УКСБ-4
Грозозащита (по умолчанию) 2-й ступени для 5-ти проводной сети
Датчик температуры ДТ-1 с кабелем длиной от 5 до 100 м
Диапазон рабочих температур от -10 до 40°С*
Диапазон температур хранения от -50 до 50°С
Влажность 80% при 25°С
Уровень радиопомех ГОСТ 30428-96 класс А
Срок службы 20 лет

*В диапазоне -25...-10, 40...65 работает со снижением выходной мощности.


Модельный ряд 48 В

Тип устройства

Тип выпря-мителей

Диапазон регу-лировки выходного напря-жения, В

Мини-мальный выходной ток, А

Макси-мальный выходной ток, А

Макси-мальная выходная мощность, кВт

Габариты шкафа

(ВхШхГ), мм

Макси-мальная масса, кг

УЭПС-5 48/528-1616

ВБВ 48/34-5К

40,5-58

0

528

28,8

1650х600х600

170

УЭПС-5 48-32кВт-1616(ВЭ)1

ВБВ48/42-5К(ВЭ)

40,5-58

0

672

32

1650х600х600

170

УЭПС-5 48/800-2424

ВБВ 48/34-5К

40,5-58

0

800

43,2

1950х600х600

210

УЭПС-5 48-48кВт-2424(ВЭ)1

ВБВ 48/42-5К(ВЭ)

40,5-58

0

1008

48

1950х600х600

210

УЭПС-5 48/1200-3636

ВБВ 48/34-5К

40,5-58

0

1200

64,8

1950х600х600

230

УЭПС-5 48-72кВт-3636(ВЭ)1

ВБВ 48/42-5К(ВЭ)

40,5-58

0

1512

72

1950х600х600

230

УЭПС-5 48/1600-4848

ВБВ 48/34-5К

40,5-58

0

1600

86,4

2250х600х600

280

УЭПС-5 48-96кВт-4848(ВЭ)1

ВБВ 48/42-5К(ВЭ)

40,5-58

0

2016

96

2250х600х600

280

УЭПС-5 48/2000-6060

ВБВ 48/34-5К

40,5-58

0

2000

108

2250х600х600

300

УЭПС-5 48-120кВт-6060(ВЭ)1

ВБВ 48/42-5К(ВЭ)

40,5-58

0

2520

120

2250х600х600

300

1- Высокоэффективное исполнение, КПД- 95%


Модельный ряд 60 В
Тип устройства Тип выпря-мителей Диапазон регу-лировки выходного напря-жения, В Минималь-ный выходной ток, А Макси-мальный выходной ток, А Макси-мальная выходная мощность, кВт Габаритные размеры (ВхШхГ), мм Макси-мальная масса, кг
УЭПС-5 60/480-1616 ВБВ 60/30-5К 54-72 0 480 28,8 1650х600х600 170
УЭПС-5 60/720-2424 ВБВ 60/30-5К 54-72 0 720 43,2 1950х600х600 210
УЭПС-5 60/1080-3636 ВБВ 60/30-5К 54-72 0 1080 64,8 1950х600х600 230
УЭПС-5 60/1440-4848 ВБВ 60/30-5К 54-72 0 1440 86,4 2250х600х600 280
УЭПС-5 60/1800-6060 ВБВ 60/30-5К 54-72 0 1800 108 2250х600х600 300

Состав секции распределения
Тип устройства Кол-во и номинал предохранителей Макс. кол-во предохра-нителей Кол-во и номинал автомати-ческих выключа-телей Макс. кол-во автомати-ческих выключа-телей Кол-во и номинал предохра-нителей Макс. кол-во предохра-нителей Кол-во дискретных входов
УЭПС-5 48/528-1616 2х600А 4 1х32А, 1х63А 26 1х160А, 1х400А 8шт до 600А или 4шт до 1600А 14
УЭПС-5 48-32кВт-1616(ВЭ)1 2х600А 4 1х32А, 1х63А 26 1х160А, 1х400А 8шт до 600А или 4шт до 1600А 14
УЭПС-5 48/800-2424 2х800А 4 1х32А, 1х63А 26 1х160А, 1х400А 8шт до 600А или 4шт до 1600А 14
УЭПС-5 48-48кВт-2424(ВЭ)1 2х800А 4 1х32А, 1х63А 26 1х160А, 1х400А 8шт до 600А или 4шт до 1600А 14
УЭПС-5 48/1200-3636 2х1200А 4 1х32А, 1х63А 26 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 13
УЭПС-5 48-72кВт-3636(ВЭ)1 2х1200А 4 1х32А, 1х63А 26 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 13
УЭПС-5 48/1600-4848 2х1600А 4 1х32А, 1х63А 26 1х250А, 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 12
УЭПС-5 48-96кВт-4848(ВЭ)1 2х1600А 4 1х32А, 1х63А 26 1х250А, 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 12
УЭПС-5 48/2000-6060 2х1600А 4 1х32А, 1х63А 26 1х250А, 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 11
УЭПС-5 48-120кВт-6060(ВЭ)1 2х1600А 4 1х32А, 1х63А 26 1х250А, 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 11
УЭПС-5 60/480-1616 2х600А 4 1х32А, 1х63А 26 1х160А, 1х400А 8шт до 600А или 4шт до 1600А 14
УЭПС-5 60/720-2424 2х800А 4 1х32А, 1х63А 26 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 14
УЭПС-5 60/1080-3636 2х1200А 4 1х32А, 1х63А 26 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 13
УЭПС-5 60/1440-4848 2х1600А 4 1х32А, 1х63А 26 1х250А, 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 12
УЭПС-5 60/1800-6060 2х1600А 4 1х32А, 1х63А 26 1х250А, 1х400А, 1х600А 8шт до 600А или 4шт до 1600А 11
1- Высокоэффективное исполнение, КПД- 95%
